Замена кнопок TDK Life on Record Trek Max A34

Переверните устройство корпусом вниз так, чтобы крышка батарейного отсека была сверху.

Используя отвертку Torx T6, выкрутите все семь винтов Torx 6 мм, расположенных по периметру крышки батарейного отсека.

С помощью металлической лопатки аккуратно подденьте крышку батарейного отсека.

Теперь батарея должна быть открыта.

Начиная с места подключения проводов, аккуратно вытяните батарею из корпуса устройства.

Отключите батарею от устройства, отсоединив провода в белом разъёме.

Для отсоединения проводов может потребоваться некоторое усилие.

Будьте осторожны, чтобы не вырвать провода из устройства или из батареи.

Батарея теперь отсоединена от устройства и может быть заменена на новую.

Переверните устройство так, чтобы нижняя часть была сверху. Снимите винты крышки батарейного отсека с помощью отвертки iFixit TR7.

Снимите крышку батарейного отсека, потянув вверх в местах установки винтов.

Аккуратно отключите и извлеките батарею.

С помощью металлической лопатки снимите резиновые буфера с нижней части динамика.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить винты, которые находятся под резиновыми буферами.

Снимите держатель батареи. Убедитесь, что оголённые провода продеты через отверстие в держателе.

С помощью металлической лопатки подденьте переднюю и заднюю защитные сетки.

Возможно, придётся перемещать металлическую лопатку вдоль края сетки, чтобы снять её легче.

Поставьте динамик в исходное положение. С помощью металлической лопатки подденьте резиновую накладку, чтобы открыть доступ к кнопкам под ней.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить винты, удерживающие верхнюю крышку.

Снимите верхнюю крышку.

На задней стороне устройства удалите винты с помощью отвертки Phillips #0.

Только винты на задней стороне удерживают рамку вместе. Не снимайте винты на передней стороне.

После удаления винтов разделите две части рамки.

Внутри устройства один кабель соединяет большой динамик с платой. Отключите этот кабель.

На передней стороне устройства используйте отвертку Phillips #0, чтобы выкрутить четыре винта, удерживающие динамик.

После удаления винтов вы можете выдавить динамик со стороны корпуса.

Используйте отвертку TR7, чтобы выкрутить винты крышки батарейного отсека, расположенные на нижней стороне устройства.

Снимите крышку батарейного отсека.

Отключите и извлеките батарею.

С помощью металлической лопатки снимите резиновую прокладку.

Используйте отвертку J00, чтобы выкрутить винты, находящиеся под резиновыми накладками.

Снимите держатель батареи и убедитесь, что провода продеты через отверстие в детали.

С помощью металлической лопатки подденьте переднюю и заднюю защитные сетки.

Возможно, придётся перемещать металлическую лопатку вдоль края сетки, чтобы снять её легче.

С помощью металлической лопатки подденьте резиновую накладку на верхней поверхности устройства.

Снимите резиновую накладку, чтобы открыть доступ к кнопкам и винтам под ней.

Отверткой J00 открутите винты, которые удерживают верхнюю крышку.

Снимите верхнюю крышку.

На задней стороне устройства отверткой J00 открутите винты корпуса.

Только винты на задней панели удерживают рамку вместе, не удаляйте винты на передней панели.

После снятия винтов разделите две части рамки.

Следующие шаги применимы как к левому, так и к правому динамику.

Отверткой J00 открутите четыре винта, которые крепят динамик.

Динамик должен выпадать естественно. Если динамик застрял, используйте пластиковый инструмент для вскрытия или металлическую лопатку, чтобы аккуратно поддеть его.

Отпаять черный и красный провода динамика.

Если вы не знакомы с пайкой, ознакомьтесь с руководством Отпаивание.

Осторожно отсоедините 4 белых прямоугольных защёлки от материнской платы.

Аккуратно выньте материнскую плату из устройства.

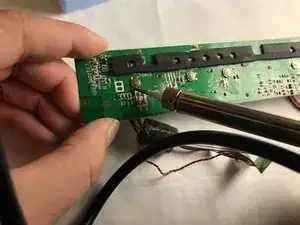

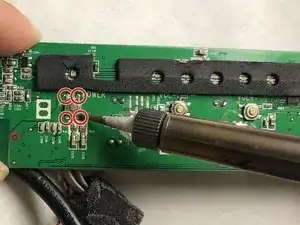

Когда паяльник разогреется, аккуратно приложите жало к точке соединения кнопки.

Держите паяльник неподвижно, пока металл немного не расплавится.

Для получения дополнительной информации о пайке и отпайке соединений, пожалуйста, прочитайте руководство Как паять и отпаивать соединения.

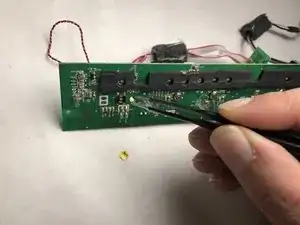

Используйте пинцет, чтобы удалить кнопки.

Повторите предыдущий шаг для остальных кнопок.
