Замена ручки TDK Life on Record Trek 360

Снимите четыре резиновые ножки устройства с помощью металлической лопатки.

Вынимите четыре винта Phillips №0, 9 мм, расположенные под ножками устройства.

Вынимите четыре винта Torx №8, 9 мм, расположенные по бокам нижней части устройства.

Потяните нижнюю крышку устройства на себя.

Вынимите четыре винта Phillips №1, 13 мм.

Одной рукой возьмите устройство за сторону с ручкой, другой — за сторону корпуса, где расположен динамик низких частот.

Низкочастотный динамик — это круглой формы компонент, расположенный внизу устройства после снятия нижней крышки

Раздвиньте отделения, приложив силы в противоположных направлениях.

Не тяните чрезмерно!! Внутри устройства много электрических проводов, которые могут быть повреждены при неосторожном снятии нижней панели

Отключите семь кабелей, подключенных к материнской плате.

Не прилагайте чрезмерной силы при вытягивании проводов. Сильное натяжение может повредить провода.

Вынимите четыре винта Phillips №1, 8 мм.

Положите руки по обе стороны вентиляционного отверстия и разместите указательный палец на тонкой пластиковой полуокружности, удерживающей вентиляционную решётку на месте.

Потяните пластиковую полуокружность на себя.

Вставьте обе руки внутрь трубки, как показано, и оттолкните её от себя.

Снимите четыре зажима с проводами, потянув за провода.

Вынимите три винта Phillips №1, 6 мм.

Снимите регулятор громкости, расположенный на передней панели динамика, потянув его на себя.

С помощью пинцета поверните гайку против часовой стрелки и снимите её.

Оттолкните металлическую деталь, удерживающую регулятор громкости, от себя.

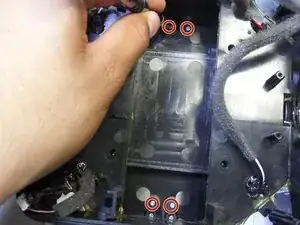

Вынимите четыре винта Phillips №1, 13 мм.

Левой рукой удерживайте верхнюю часть динамика на месте.

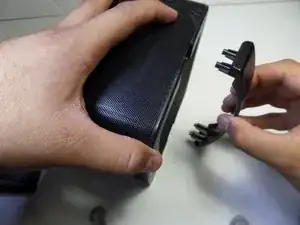

Правой рукой потяните ручку от устройства.
