Замена сборки кулачковой шестерни AT-LP60X

Отключите источник питания, расположенный на задней панели проигрывателя.

Один раз нажмите кнопку остановки, расположенную спереди проигрывателя.

На данном этапе снимите пластинку (если она установлена) и удалите чёрный фетровый коврик.

Правой рукой удерживайте звукоснимательную головку в держателе, чтобы она не двигалась.

Левой рукой медленно вращайте подставку по часовой стрелке, пока не услышите серию щелчков.

После серии щелчков сборка кулачковой шестерни не должна вращаться при дальнейшем повороте подставки — если шестерня продолжает вращаться, снова нажмите кнопку остановки и повторите шаг 3.

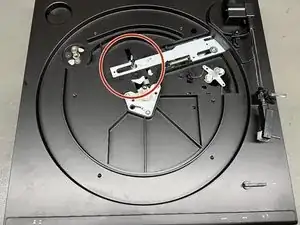

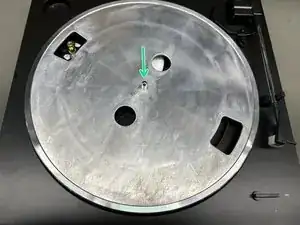

Сборка кулачковой шестерни — белая шестерня видна через отверстия подставки.

Если разрешить звукоснимательной головке свободно двигаться в процессе выполнения работы, игла может сломаться.

Аккуратно поднимите ремень и снимите его с золотого шкива.

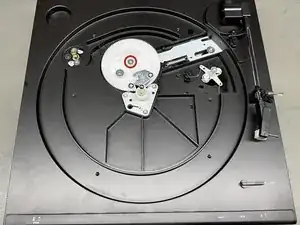

Снимите подставку, ухватившись за два круглых углубления, и потяните прямо вверх.

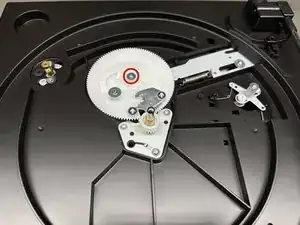

Выкрутите винт, расположенный в центре сборки кулачковой шестерни.

Сохраните винт для шага 9.

После извлечения винта потяните сборку кулачковой шестерни прямо вверх, чтобы снять её.

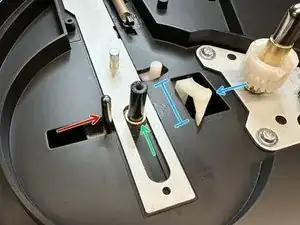

Установите металлический вал на металлическую планку.

Убедитесь, что бронзовая втулка плотно прилегает к пазам.

Установите белую пластиковую деталь так, чтобы она касалась отверстия, ближайшего к центральному штоку.

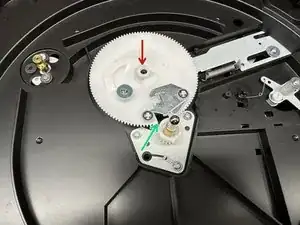

Установите новую сборку кулачковой шестерни на центральный шток — она встанет на место после выполнения остальных действий данного шага. НЕ прикладывайте усилия, чтобы загнать шестерню вниз.

При установке шестерни открытое пространство кулачка должно быть направлено к внутреннему шпинделю, как показано на изображении.

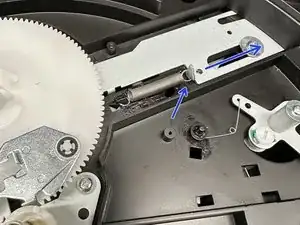

Найдите металлический крючок на конце пружины и аккуратно сдвиньте его в сторону от шестерни, пока шестерня не зафиксируется на своём месте.

Зафиксируйте сборку кулачковой шестерни винтом, сохранённым на шаге 5.

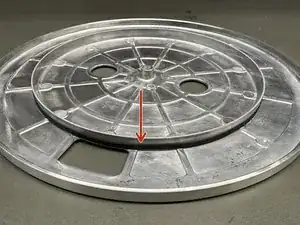

Переверните подставку вверх дном и убедитесь, что ремень натянут вокруг внутреннего кольца.

Установите подставку обратно на центральный шпиндель.

Натяните ремень вокруг золотого шкива.

Если ремень соединён с чем-либо кроме серебристой подставки и золотого шкива, это приведёт к неравномерному вращению подставки.

Подключите источник питания к проигрывателю.

Поставьте коврик обратно на подставку и проверьте проигрывание пластины.

Если функция автоматического запуска/остановки по-прежнему не работает корректно, проигрыватель, скорее всего, необходимо отправить на ремонт. Пожалуйста, следуйте инструкциям в разделе гарантии и ремонта внизу сайта www.audio-technica.com

Если вы отправляете проигрыватель на ремонт, НЕ ОТПРАВЛЯЙТЕ АКСЕССУАРЫ (ПЫЛЕЗАЩИТНУЮ КРЫШКУ, ПЕТЛИ, РЕМЕНЬ, ПОДСТАВКУ, КОВРИК ИЛИ КАБЕЛИ). НАРУШЕНИЕ УСЛОВИЙ ДОСТАВКИ МОЖЕТ ПРИВЕСТИ К НЕПОПРАВИМЫМ ПОВРЕЖДЕНИЯМ ПРОИГРЫВАТЕЛЯ.
