Замена кнопки Пуск/Стоп AT-LP120-USB

Отключите проигрыватель от питания и аудиосистемы.

Перенесите проигрыватель на чистую ровную поверхность.

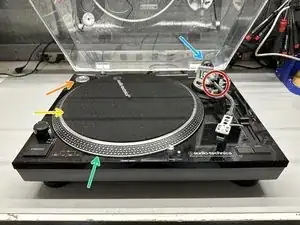

На этом шаге мы снимаем необходимые аксессуары, чтобы минимизировать риск повреждений при последующих действиях.

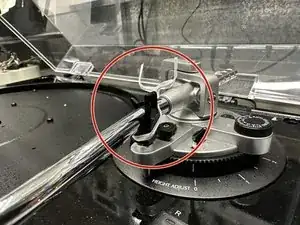

Зафиксируйте тонарм зажимом.

Снимите адаптер 45.

Снимите салфетку (слэпмат).

Снимите тарелку, используя два круглых отверстия и потянув вертикально вверх от верхней части проигрывателя.

Снимите противовес, отвинчивая его назад по часовой стрелке.

Этот шаг — дополнительная мера предосторожности на случай, если зажим тонарма ослабнет при обращении с устройством.

Зафиксируйте тонарм с помощью скрутки/стяжки.

Следующий шаг включает переворачивание проигрывателя на пылезащитный кожух. Лучше всего подложить мягкую поверхность (например, ткань, пену и т. п.), чтобы избежать повреждения кожуха.

Поместите на мягкую поверхность (например, ткань, пену и т. п.), чтобы снизить риск повреждения пылезащитного кожуха.

Осторожно переверните проигрыватель на пылезащитный кожух.

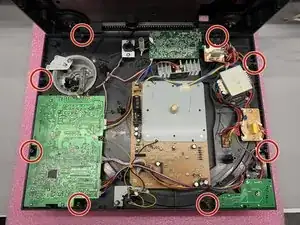

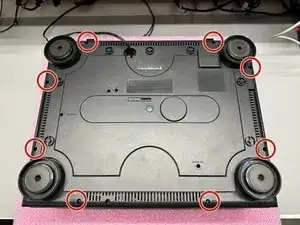

Снимите 8 винтов.

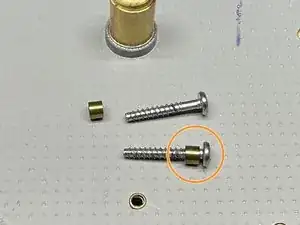

Каждому винту соответствует одна латунная втулка. Эти втулки могут выйти вместе с винтами или остаться внутри проигрывателя.

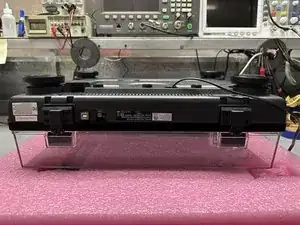

Поверните проигрыватель так, чтобы задняя часть была обращена к вам.

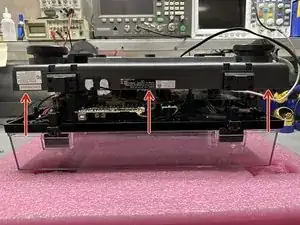

Снимите нижнюю крышку.

В зависимости от даты выпуска может потребоваться наклонить нижнюю крышку, чтобы освободить её от портов/переключателей.

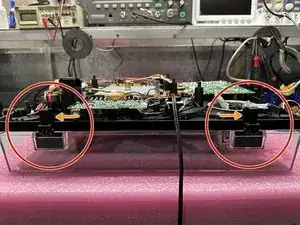

Снимите петли, если они не выходят из пылезащитного кожуха при подъеме.

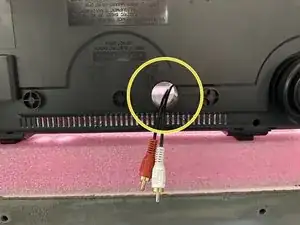

При снятии нижней крышки кабели RCA будут выведены через это отверстие.

Поверните проигрыватель так, чтобы передняя часть снова была ближе к вам.

Найдите и соберите 8 латунных втулок, если они не вышли вместе с винтами.

Наденьте втулки на головки каждого винта и отложите их для последующей установки.

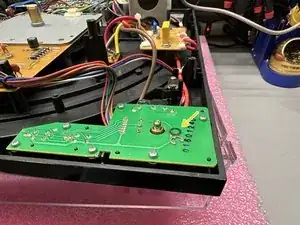

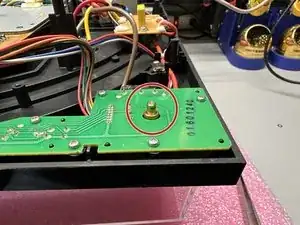

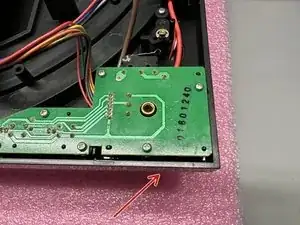

Здесь находится кнопка, которую необходимо заменить.

Установите проигрыватель сверху на пылезащитный кожух так, чтобы кнопка выступала через печатную плату.

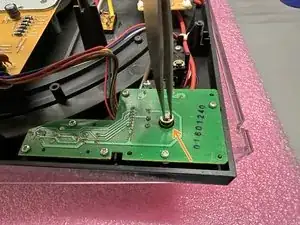

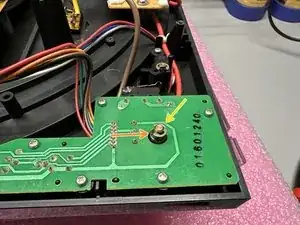

Используйте пинцет или тонкогубцы, чтобы снять серебристую скобу.

Скоба снимается с усилием; её нужно оттянуть с оси.

Снимите черную войлочную шайбу с оси.

Не выбрасывайте детали, снятые с кнопки — они понадобятся для установки новой кнопки.

Кнопка теперь свободна и может быть извлечена.

Поверните проигрыватель так, чтобы пылезащитный кожух больше не поддерживал кнопку.

Снимите кнопку и пружину, если они не выпали при изменении положения проигрывателя.

Снимите пружину и черную войлочную шайбу с вала кнопки.

Если пружина и/или войлочная шайба не присоединены к кнопке после извлечения, они, вероятно, остались в месте установки кнопки.

Не выбрасывайте детали, снятые с кнопки — они понадобятся для установки новой кнопки.

Найдите заменяющую кнопку и расположите её так, чтобы черный пластиковый штырь был ближе к вам.

Сохранение этой ориентации в ходе ремонта обеспечит правильное расположение кнопки после установки.

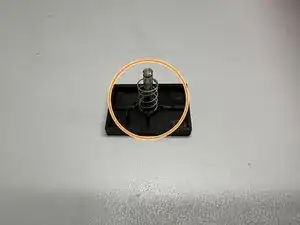

Опустите черную войлочную шайбу к основанию вала.

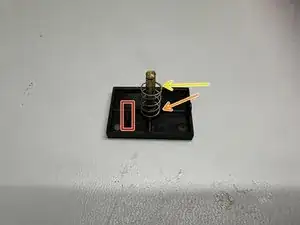

Разместите пружину вокруг вала между маленькими пластиковыми выступами.

Вставьте кнопку обратно в основание проигрывателя так, чтобы небольшой отмеченный выступ из шага 9 был ближе к вам.

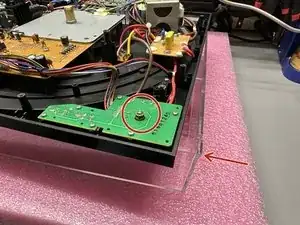

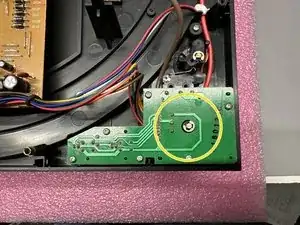

Установите проигрыватель сверху на пылезащитный кожух так, чтобы кнопка выступала через печатную плату.

Наденьте черную войлочную шайбу на вал новой кнопки.

Нажмите скобу обратно в проточенную часть вала.

Установка скобы потребует усилия. Техники обычно используют плоскую сторону ручки пинцета, чтобы вдавить скобу на место.

Поверните проигрыватель так, чтобы задняя часть была обращена к вам.

Установите петли обратно в пылезащитный кожух.

Нажмите на часть петли, чтобы она стала в вертикальное положение.

Найдите нижнюю крышку и пропустите через это отверстие кабели RCA от проигрывателя.

Установите нижнюю крышку на проигрыватель так, чтобы петли пылезащитного кожуха вставлялись в соответствующие направляющие, и все порты были видны.

В зависимости от даты выпуска может потребоваться наклонить нижнюю крышку и вставить порты/переключатели перед повторным присоединением петель и пылезащитного кожуха.

Вставьте 8 винтов с присоединёнными латунными втулками в нижнюю крышку.

Расположение латунной втулки на винте показано в шаге 6

Проигрыватель снова собран.
