Замена предусилителя Audio-Technica AT-LP120-USB
Проигрыватель Audio-Technica AT-LP120-USB часто выпускался с неисправным предусилителем, который искажал уровень шума и качество звука. Этот дефектный предусилитель приводит к ухудшению качества сигнала, и единственное решение — удалить его и заменить либо на обновлённый предусилитель от Audio-Technica, либо на совместимое устройство третьего производителя.
Для удаления предусилителя необходимо отсоединить его подключения к устройству и материнской плате; потребуется крестовая отвертка #2, паяльник для отсоединения и повторного подключения проводов и плоскогубцы для перекусывания проводов, которые нельзя перепаять.
Перед началом ознакомьтесь с руководством Как паять и выпаивать соединения.
Шаг 1

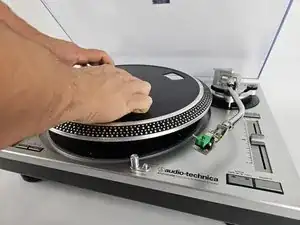

Снимите внутреннюю стальную пластину, которая вращается на проигрывателе.
Аккуратно приподнимите пластину.

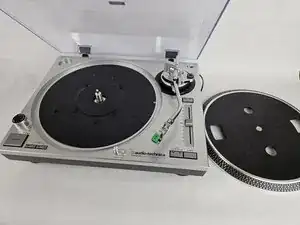

Поместите её рядом с устройством в безопасное место.
Шаг 2

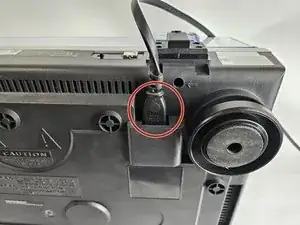

Отключите сетевой кабель с задней панели устройства.
Шаг 3

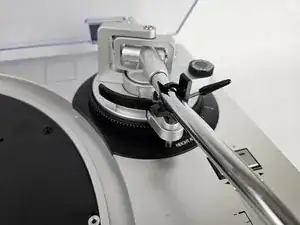

Убедитесь, что зажим тонарма установлен на место.
Шаг 4

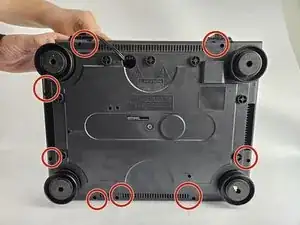

Используйте крестовую отвертку #2, чтобы выкрутить восемь винтов 2 мм, удерживающих заднюю крышку.

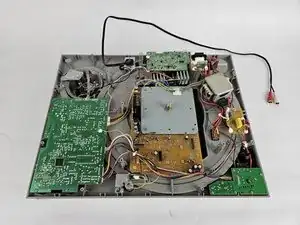

Аккуратно снимите заднюю крышку, чтобы получить доступ к внутренним компонентам.
Шаг 5

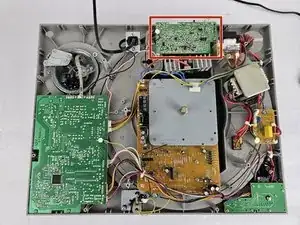

Найдите предусилитель.

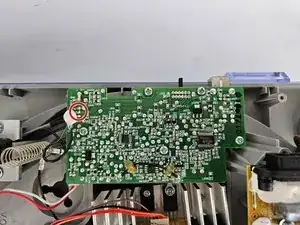

Используйте крестовую отвертку #2, чтобы выкрутить шесть винтов 5 мм, которыми закреплён предусилитель.
Шаг 6

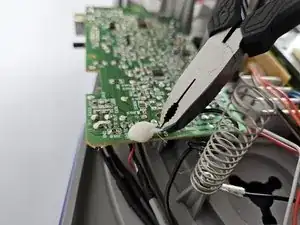

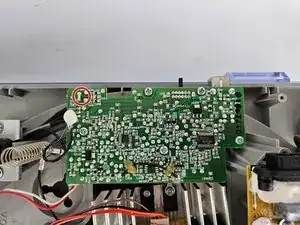

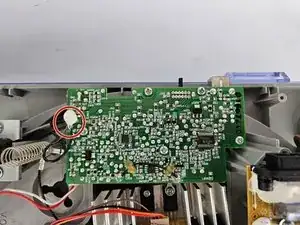

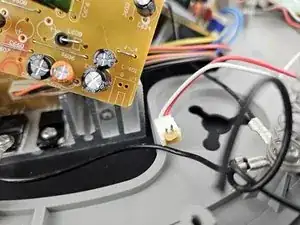

С помощью плоскогубцев отрежьте чёрный провод, соединённый с RTV-герметиком, и сожгите/удалите герметик.
Шаг 7
Разогрейте паяльник и дождитесь достижения рабочей температуры. Он будет использоваться в следующих трёх шагах, следите, чтобы он не перегрелся.
Паяльник может вызвать серьёзные ожоги при неправильном использовании.

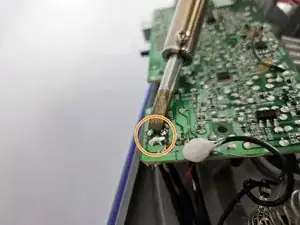

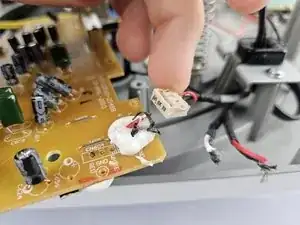

Чтобы отпаяать белый разъём с красным и белым проводом в углу предусилителя, нагрейте два металлических контактных вывода на противоположной стороне предусилителя, как показано, и аккуратно потяните белый разъём до отсоединения.
Шаг 8
Найдите следующий участок для пайки.

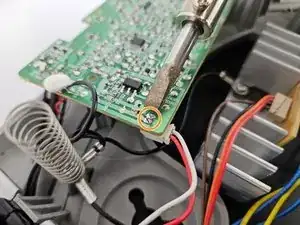

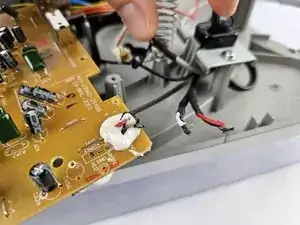

Используйте паяльник, чтобы нагреть два металлических контакта, как показано на фото, и аккуратно потяните белый разъём с проводами до отсоединения.
Шаг 9
Последнее место для пайки — это четыре отдельных провода; обязательно запомните их точный порядок для корректного повторного подключения.
Для выпаивания/припайки проводов необходимо удалить клей RVC. Если это невозможно, удалите провода плоскогубцами, как показано в шаге 2.

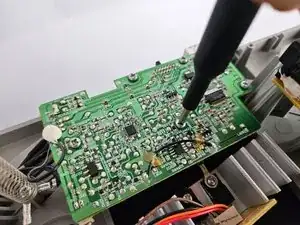

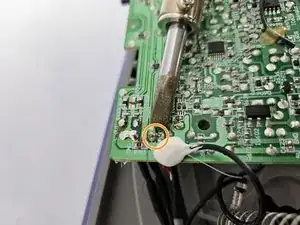

Чтобы выпаять отдельные провода, приложите разогретый паяльник к контактным точкам и аккуратно потяните каждый провод до отсоединения.
Шаг 10
После того как провода будут отрезаны или выпаяны и винты удалены, плата сможет быть извлечена.
Заключение
Для сборки устройства выполните перечисленные действия в обратном порядке и убедитесь, что провода припаяны в правильном порядке в соответствии с моделью купленного предусилителя.
Перевод руководства с ifixit.com
