Замена материнской платы TDK Life on Record Trek 360

Снимите четыре резиновые ножки устройства с помощью металлической лопатки.

Снимите четыре винта Phillips #0 длиной 9 мм, расположенные под ножками устройства.

Снимите четыре винта Torx #8 длиной 9 мм, расположенные по бокам нижней части устройства.

Подтяните нижнюю крышку устройства на себя.

Снимите четыре винта Phillips #1 длиной 13 мм.

Одной рукой возьмитесь за устройство за сторону с ручкой, а другой — за сторону устройства, в которой расположен низкочастотный динамик.

Низкочастотный динамик — это круглый компонент, расположенный в нижней части устройства после снятия нижней крышки

Разъедините отсеки, приложив силу в противоположных направлениях.

Не тяните с чрезмерной силой!! Внутри устройства находятся многочисленные электрические провода, которые могут быть повреждены при неосторожном снятии нижней панели

Отключите семь кабелей, подключенных к материнской плате.

Не прикладывайте чрезмерную силу при вытягивании проводов. Сильное натяжение может повредить провода.

Снимите четыре винта Phillips #1 длиной 8 мм.

Поместите руки по обе стороны вентиляционной решётки, затем поместите указательный палец на тонкий пластиковый полукруг, фиксирующий решётку.

Потяните пластиковый полукруг на себя.

Поместите обе руки внутри трубки, как показано, и толкните от себя.

Снимите четыре проволочных зажима, потянув за провода.

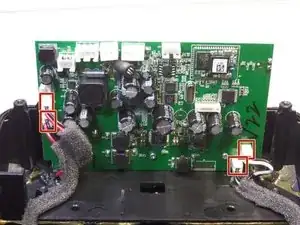

Снимите три винта Phillips #1 длиной 6 мм.

Снимите ручку регулировки громкости, расположенную на передней части динамика, потянув её на себя.

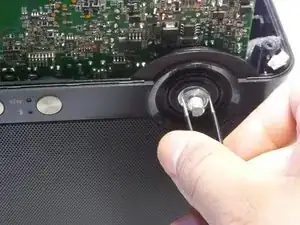

С помощью пинцета поверните гайку против часовой стрелки и снимите гайку.

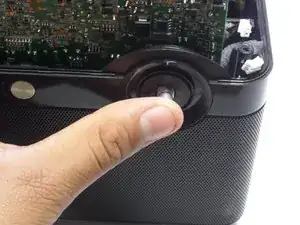

Оттолкните металлическую часть, удерживающую ручку регулировки громкости, от себя.
