Замена материнской платы Epson Powerlite S4
Материнская плата — крупный компонент внутри Epson Powerlite S4. Этот блок расположен в нижнем углу и обеспечивает связь с другими техническими компонентами. Перед началом руководства убедитесь, что проектор выключен, чтобы избежать опасности. Если материнская плата неисправна, устройство, скорее всего, не будет работать.
Шаг 1

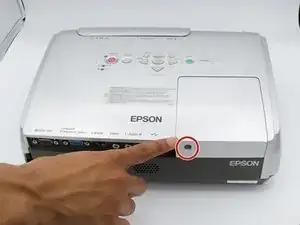

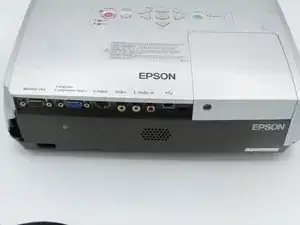

Нажмите кнопку питания, расположенную на верхней части проектора.
Помните: после выключения питания дайте проектору полностью остыть перед началом ремонта.
Шаг 2

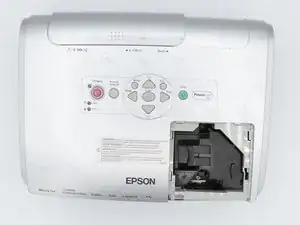

С помощью отвертки Phillips #1 ослабьте один фиксированный винт с правой стороны проектора.
Фиксированный винт ослабнет, но не может быть полностью удалён.
Сдвиньте панель и снимите её с устройства.
Шаг 3

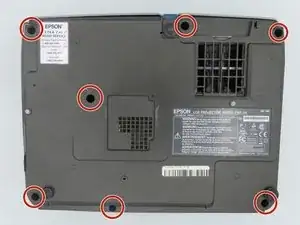

Снимите семь чёрных винтов длиной 10 мм с нижней части устройства с помощью отвертки Phillips #1.
Возможно, потребуется удлинитель для отвертки, чтобы добраться до этих семи винтов.

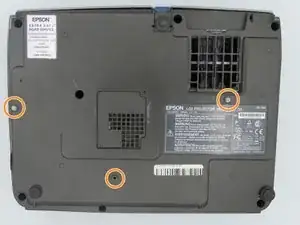

Снимите три меньших серебристых винта с помощью отвертки Phillips #1.
Шаг 4
Поверните проектор так, чтобы кнопка питания оказалась сверху.

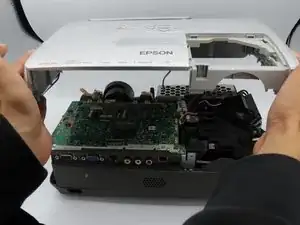

Осторожно потяните крышку вверх, пока она не отщёлкнется.
Не тяните слишком сильно: к верхней крышке всё ещё подключён ленточный кабель к материнской плате.
Отключите ленточный кабель, соединяющий крышку с материнской платой.
Снимите крышку и отложите в сторону.
Шаг 5

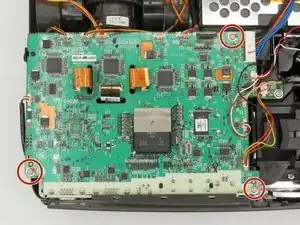

Снимите три винта, закрепляющие материнскую плату, с помощью отвертки Phillips #1.
Шаг 6

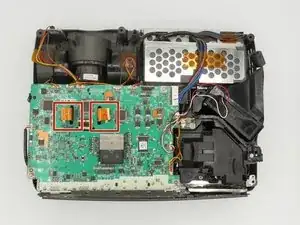

Убедитесь, что два больших кабеля, находящиеся в центре, отключены.
Шаг 7
Отсоедините девять кабелей, идущих к материнской плате, выталкивая их вверх из разъёмов.
Возможно, потребуется лопатка или пластиковый инструмент для вскрытия, чтобы отключить все провода, подключённые к материнской плате.
Шаг 8

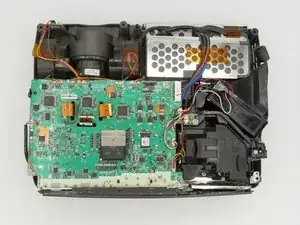

Осторожно поднимите материнскую плату за выступы.
Снимите с основания и отложите в сторону.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
