Замена платы ввода/вывода Mitsubishi WD57734

Перед разборкой телевизора убедитесь, что он выключен и отключен от сети.

Удалите единственный винт Phillips #1 длиной 18 мм на панели доступа к лампе.

Снимите панель доступа к лампе с задней панели телевизора, потянув ее прямо назад с левой стороны панели около винта, затем потяните влево.

Ослабьте два винта Phillips #2, крепящие корпус лампы к телевизору, до тех пор, пока винты не смогут вращаться вертикально.

Эти два винта постоянно прикреплены к корпусу лампы и не могут быть сняты полностью.

С помощью ручки вытащите корпус лампы прямо назад из телевизора.

Не трогайте стекло лампы голыми руками. Масло с ваших пальцев может исказить изображение на ТВ и привести к другим проблемам.

Удалите следующие 8 винтов Phillips #1:

Один винт Phillips #1 длиной 22 мм в нижнем правом углу задней панели.

Один винт Phillips #1 длиной 18 мм в верхней части задней панели.

Шесть винтов Phillips #1 длиной 18 мм в остальной части задней панели.

Снимите заднюю панель телевизора, схватив ее за боковые части и поворачивая вниз.

Удаление задней панели открывает доступ к крышке платы ввода/вывода.

Отключите датчик обнаружения задней панели, нажав вниз на белую вкладку и вытащив соединение.

Удалите четыре винта Phillips #1 черного цвета длиной 10 мм с мелким резьбой, которые крепят защитный кожух к телевизору.

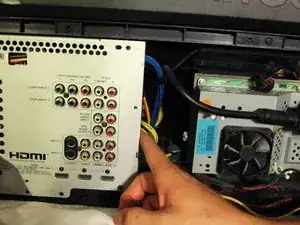

Освободите белый кабельный зажим, удерживающий провода вместе.

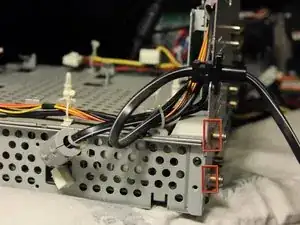

Удалите провода из кабельного органайзера, осторожно поворачивая белые петли и вынимая провода из зажима.

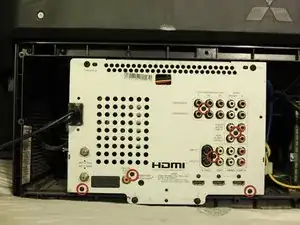

Удалите следующие 11 винтов с панели ввода/вывода.

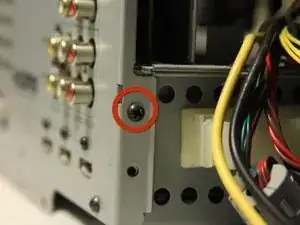

Восемь винтов Phillips #1 длиной 12 мм (по одному с каждой стороны и шесть на передней панели).

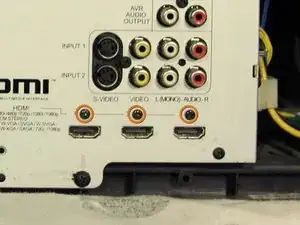

Три винта Phillips #0 черного цвета с мелким резьбой длиной 10 мм над портами HDMI.

Используя плоскогубцы, схватите две шайбы вокруг коаксиальных входов и поверните против часовой стрелки, пока они не будут сняты.

Шайбы — это плоские серебряные элементы, которые закручиваются вокруг серебристых цилиндрических элементов (это коаксиальные входы).

Снимите переднюю крышку панели, потянув ее прямо назад и убрав в сторону, открывая доступ к плате ввода/вывода.

На панели ввода/вывода все еще есть соединения, поэтому будьте осторожны.

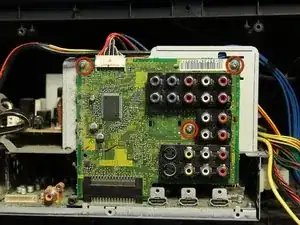

Удалите три винта Phillips #1 длиной 10 мм серебристого цвета с крупной резьбой, которые крепят плату ввода/вывода к корпусу.

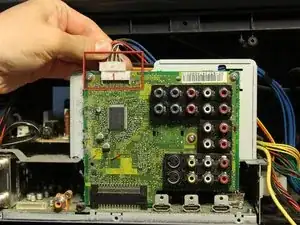

Удалите соединение с передними проводами ввода/вывода, нажав вниз на белую вкладку и медленно потянув вверх.

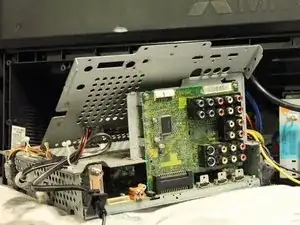

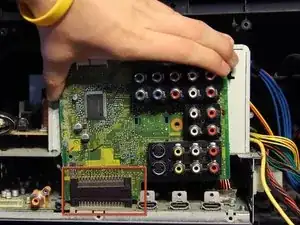

Отключите плату ввода/вывода от порта на главной плате, осторожно подняв ее вверх и вытащив из корпуса.
