Замена силового трансформатора Philips 22PFL3504D
Наиболее распространённая причина гула и периодического отказа включения — вышедший из строя трансформатор. Номер детали трансформатора — LTT2PC0XB044. Самый дешёвый вариант, который я нашёл, стоил 11 долларов. Этот телевизор разбирается без затруднений, расположение плат аккуратное и понятное. Компания Philips предусмотрительно отметила стрелками на плате винты, которые необходимо выкрутить.
Шаг 1

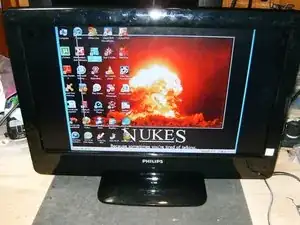

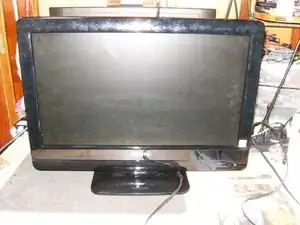

Перед нами телевизор Philips 22PFL3504D. Отпечатки пальцев отчётливо видны на глянцевой передней рамке и ЖК-экране. Это просто разводы.

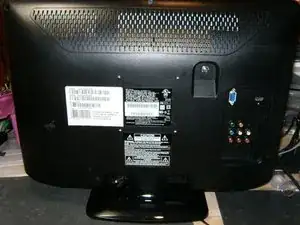

Переверните телевизор задней стороной вверх и положите его на поверхность.

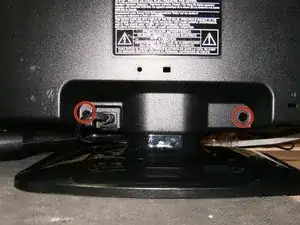

Так будут видны четыре винта крестообразного типа, которые крепят подставку к телевизору.
Шаг 2

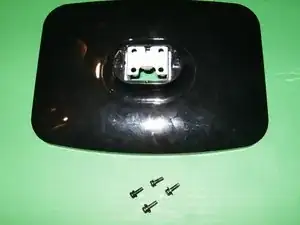

После удаления четырёх винтов M3X15 мм подставка снимается.

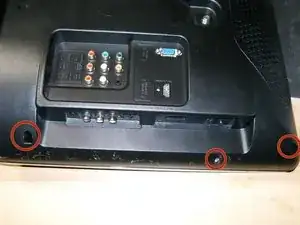

Выкрутите три винта крестообразного типа с правой стороны.
Выкрутите три винта крестообразного типа с левой стороны.
Шаг 3
Выкрутите два винта крестообразного типа снизу.
Заднюю крышку теперь можно снять, просто приподняв её вверх.

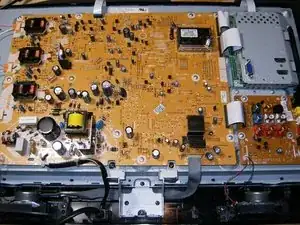

Перед нами вид внутренней компоновки телевизора. Чисто и аккуратно, с несколькими ленточными кабелями.
Шаг 4

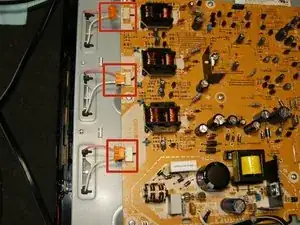

Отсоедините три разъёма ламп подсветки CCFL.

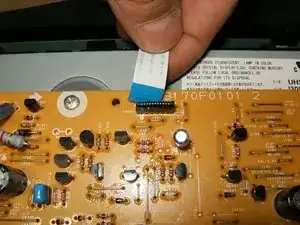

Отсоедините верхний плоский ленточный кабель. Он фиксируется простым защёлкиванием и просто вынимается.
Отсоедините два плоских ленточных кабеля от видеоплаты,
а также ленточный кабель от интерфейсной платы.
Шаг 5

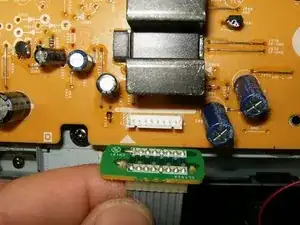

Отсоедините кабель кнопки питания. Это восьмиконтактный разъём, который нужно аккуратно потянуть вверх.
Выкрутите двенадцать винтов M3x6 мм крестообразного типа.
Извлеките плату из телевизора.

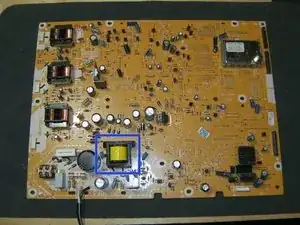

Это трансформатор, который нужно заменить.
Шаг 6

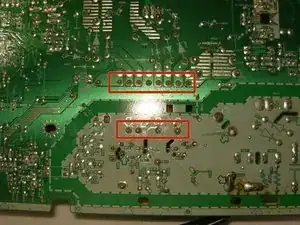

Переверните плату медной стороной вверх, чтобы точки пайки были сверху. Определите соединения трансформатора.

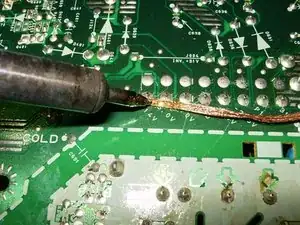

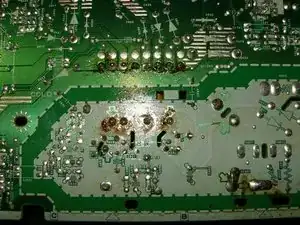

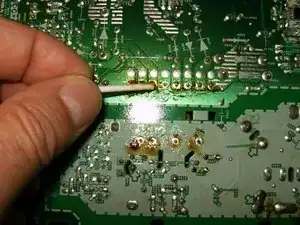

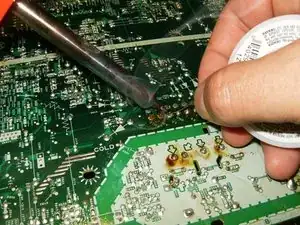

Нанесите флюс на оплётку для удаления припоя и выпаяйте контакты.
Оплётка удаляет весь припой с контактов, что облегчает удаление трансформатора.
Шаг 7
Поверните плату стороной с компонентами вверх и извлеките трансформатор.

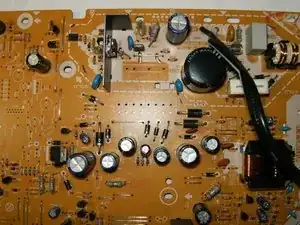

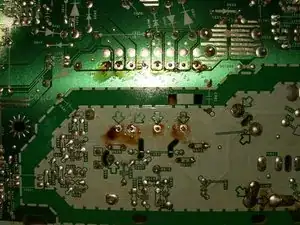

Перед нами плата с удалённым трансформатором.

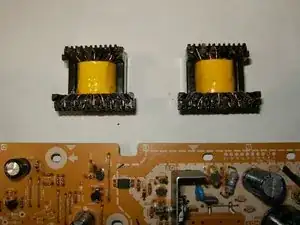

Всегда убеждайтесь, что заменяющая деталь идентична по размерам и контактам. Желательно сравнивать старую (справа) с новой (слева).
Шаг 8

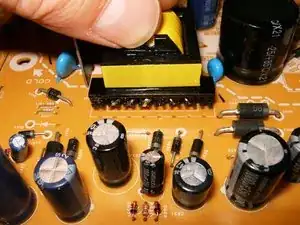

Аккуратно вставьте новый трансформатор в отверстия на плате.
Поверните плату стороной с компонентами вниз, найдите контакты трансформатора. Нанесите флюс на контакты.
Запаяйте новый трансформатор на место. Коричневатый остаток — следы флюса. Плату можно очистить изопропиловым спиртом после пайки.
Шаг 9
Убедитесь, что все соединения запаяны, и случайно не образовался перемычек из припоя. Если всё выглядит удовлетворительно, соберите телевизор в обратном порядке.
После ремонта и сборки надеемся, что Вы увидите идеальное изображение и не будет больше раздражающего гула.
Заключение
Чтобы собрать устройство, выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
