Замена DLP‑чипа в Mitsubishi WD57734

Удалите следующие 8 винтов Phillips #1:

Один винт Phillips #1 длиной 22 мм в нижнем правом углу задней панели.

Один винт Phillips #1 длиной 18 мм в верхней средней части задней панели.

Шесть винтов Phillips #1 длиной 18 мм в остальных местах задней панели.

Снимите заднюю панель телевизора, захватив боковые стороны и опустив панель вниз.

Отключите кабель питания оптического блока, удерживая белую защёлку и тянув прямо назад.

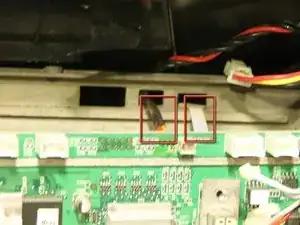

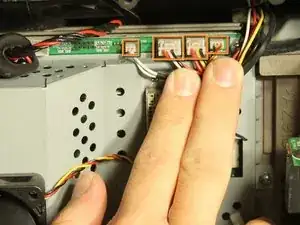

Отключите четыре разъёма над чёрным интерфейсным разъёмом, аккуратно вынимая вилки из гнёзд (у некоторых разъёмов есть защёлка, которую нужно нажать при отсоединении).

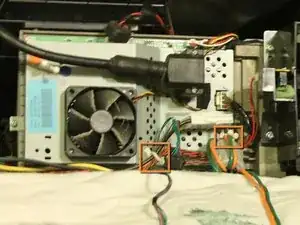

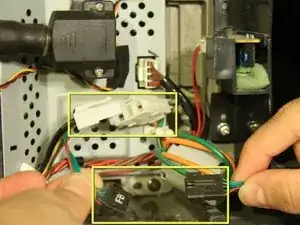

Отключите питание и сигнальные разъёмы балласта лампы перед оптическим блоком, нажав соответствующие защёлки и разъединив разъёмы.

Освободите кабели из белых хомутов, провернув белые застёжки и вытянув кабели из зажимов.

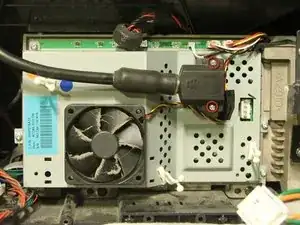

Ослабьте два закреплённых винта Phillips #00, фиксирующих чёрный интерфейсный разъём на оптическом блоке.

Эти два винта прикреплены к разъёму и не предназначены для полного удаления.

Аккуратно снимите чёрный разъём с оптического блока.

С помощью плоскогубцев открутите два фиксирующих болта над и под портом данных, вращая против часовой стрелки.

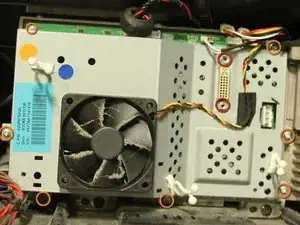

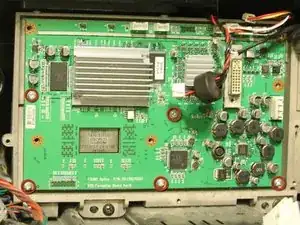

Снимите семь винтов Phillips #0 длиной 8 мм, удерживающих пластину на плате оптического блока.

Аккуратно удерживая каждую сторону металлической рамки, потяните её прямо назад, чтобы обнажить плату и радиаторы под ней.

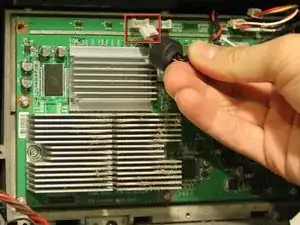

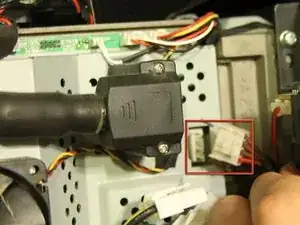

Отключите последний разъём от оптического блока, удерживая белую защёлку и тянув прямо назад.

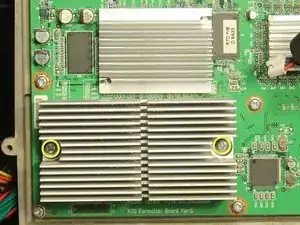

Снимите два винта Phillips #0 длиной 15 мм, удерживающих радиатор DLP на плате оптического блока.

Под винтами находятся пружины, которые помогают удерживать радиатор над DLP‑чипом. При сборке не затягивайте винты до конца. Слишком сильная затяжка может повредить DLP‑чип.

Удалите оставшиеся пять винтов Phillips #0 длиной 8 мм.

Осторожно отодвиньте плату, чтобы открыть доступ к двум кабелям, подключённым к задней части платы.

Используйте плоскогубцы и пинцет, чтобы отключить ленточный шлейф, вытащив его прямо из разъёма, и интерфейсный разъём, удерживая его защёлку и тянув прямо назад от платы.

Не допускайте, чтобы ленточный шлейф втянулся обратно в оптический блок.

При сборке замена ленточного шлейфа — самая сложная операция. Нужно совместить плату с отверстиями для болтов и, используя пальцы или пинцет, направить шлейф в щель (которую не видно) и достаточно сильно нажать, чтобы соединить разъём. Этот кабель идёт к цветовому колесу. Будьте внимательны, чтобы не вставить его вверх ногами.

Совет: закрытие отверстий малярной лентой может затруднить провалам проводов в оптический блок после отсоединения.

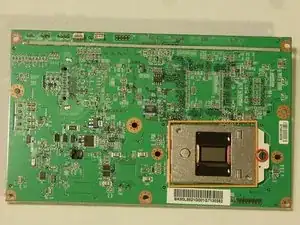

Положите плату лицевой стороной вниз на ровную поверхность.

Не прикасайтесь к передней части DLP‑чипа. Масло или пыль исказят изображение на телевизоре.

Используйте маленькую плоскую отвертку, чтобы повернуть фиксирующий винт на полоборота против часовой стрелки.

Удалите DLP‑чип из платы оптического блока, потянув его прямо назад.

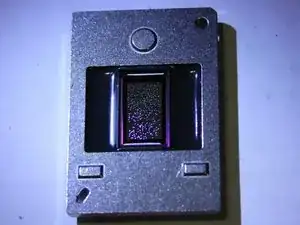

На фото показан пример сломанного DLP‑чипа со множеством залипших пикселей.

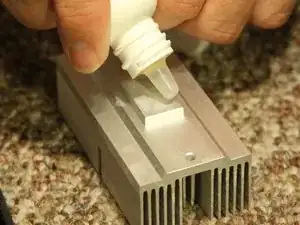

При повторной сборке после установки нового DLP‑чипа рекомендуется удалить старую термопасту с радиатора DLP с помощью очистителя для термопасты и очистителя поверхности.

После удаления термопасты нанесите небольшое количество новой термопасты (примерно размером с зерно риса) и распределите её картой равномерно по поверхности радиатора, которая будет контактировать с чипом. Это улучшит охлаждение чипа во время работы и предотвратит перегрев, приведший к отказу старого чипа.
