Замена крышки разъёмов Insignia NS-24ER310NA17

Установите телевизор на верхнюю кромку, чтобы получить доступ к основанию.

Используйте отвёртку Phillips #2, чтобы удалить четыре винта на нижней части основания.

Снимите основание с рамы.

Положите телевизор экраном вниз.

Используйте отвёртку Phillips #00, чтобы удалить все винты с задней панели телевизора.

Установите телевизор на верхнюю кромку.

Аккуратно разъедините переднюю и заднюю части телевизора.

Две половины должны легко разъединиться, так как больше нет винтов, удерживающих их вместе.

Половины всё ещё соединены проводами и кабелями, закреплёнными лентой с обеих сторон. Не тяните за них. Мы отсоединим их на следующем шаге.

Как упоминалось на предыдущем шаге, две половины всё ещё соединены проводами.

Удалите все кусочки ленты, чтобы отсоединить провода с обеих сторон.

Аккуратно отделяйте ленту, не тянув за провода.

Полностью разведите половины телевизора, но не отсоединяйте никаких проводов.

Вы должны получить полный доступ к внутренней стороне обеих половин.

Удалите все полоски ленты, прикреплённые к прямоугольной серебристой стальной детали.

Вытяните красный провод из-под чёрного пластикового зажима.

Открутите четыре винта вокруг стального прямоугольника с помощью отвёртки Phillips 00.

Аккуратно поднимите прямоугольную деталь.

Прямоугольная деталь всё ещё прикреплена к материнской плате под ней полоской ленты. Удалите эту полоску ленты.

Используйте отвёртку Phillips #00, чтобы удалить два винта с обеих сторон материнской платы.

Аккуратно отодвиньте материнскую плату от телевизора.

Имейте в виду, что материнская плата всё ещё соединена несколькими тонкими проводами, и её нельзя тянуть.

К материнской плате подключено 5 проводов. Отсоедините два более толстых белых провода, расположенных справа от красного провода.

Отсоедините оставшиеся три провода от главной платы.

Аккуратно удалите главную плату из телевизора.

Теперь вы успешно сняли главную плату.

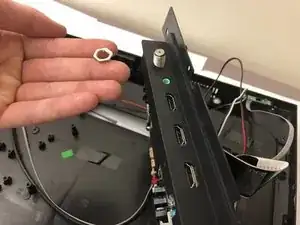

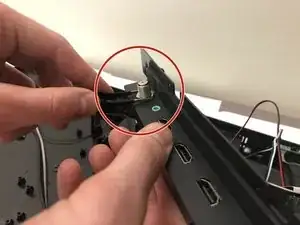

После выполнения предварительных инструкций у вас должна быть снята главная плата с чёрным пластиком, который всё ещё прикреплён. Чтобы снять пластик, открутите гайку, удерживающую его на разъёме кабеля платы.

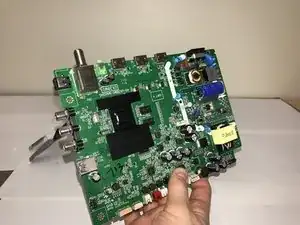

После снятия гайки с разъёма кабеля чёрный пластик должен легко сдвинуться с разъёмов платы. На плате находятся две отдельные пластиковые детали, убедитесь, что вы сняли обе.
