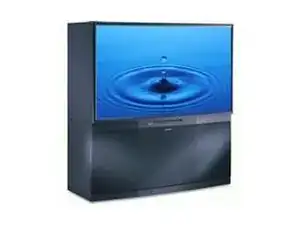

Ремонт Mitsubishi WS-65511: замена предохранителя с мигающим зеленым светом

Отключите телевизор от сети. Отсоедините коаксиальный кабель и любые другие устройства, подключенные к телевизору.

Снимите заднюю панель

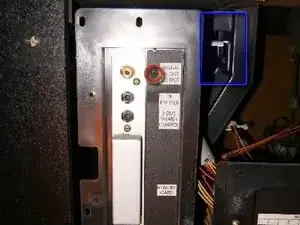

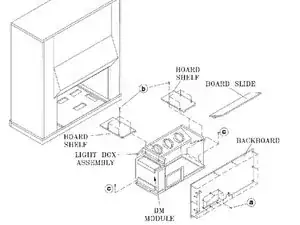

Коаксиальный кабель антенны, а также другие устройства подключены напрямую к модулю DM, который помещен в металлический корпус.

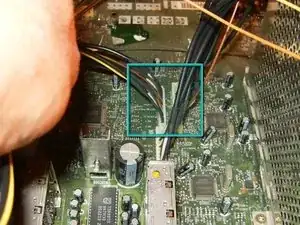

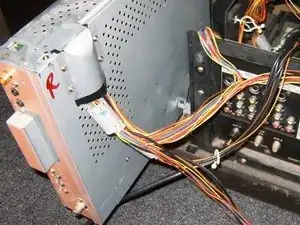

Отсоедините провода, идущие от платы DM к главному шасси. На этом телевизоре было четыре отдельных жгута проводов: DA, VA, DB и PF. Эти маркировки не важны для данного ремонта. Но они четко обозначены на разъемах, а также на логической плате, к которой они подключены. Это поможет идентифицировать их правильное положение для сборки.

Ослабьте два винта, которые удерживают пластиковую крышку на плате DM.

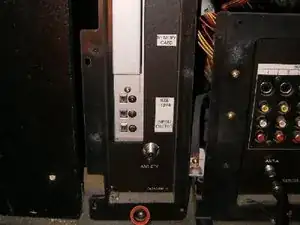

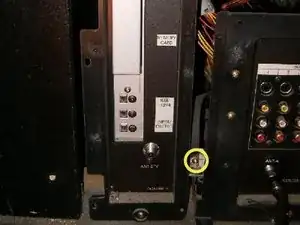

Снизу справа находится винт, соединяющий заземляющий шнур и удерживающий плату в шасси, ослабьте его.

После того как все разъемы отключены, а заземляющий шнур снят, аккуратно выньте плату DM из шасси. У некоторых моделей есть небольшой язычок, который необходимо нажать, чтобы освободить плату.

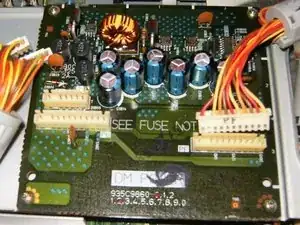

Снимите провода, подключенные к ней (PD, PE, PF). Это простые разъемы и их можно просто вытащить. Эти маркировки не важны для данного ремонта. Но они четко обозначены на разъемах, а также на логической плате, к которой они подключены. Это поможет идентифицировать их правильное положение для сборки.

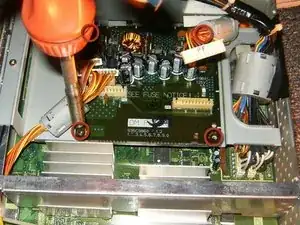

Удалите четыре винта, удерживающие плату.

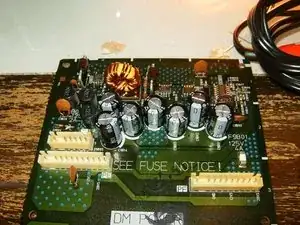

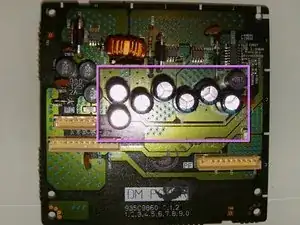

На этой плате расположены 7 конденсаторов 1000 мкФ 16 В. Именно они имеют склонность к выходу из строя. Осмотрите их на предмет вздутия верха и утечек. В данном случае один конденсатор был слегка вздут.

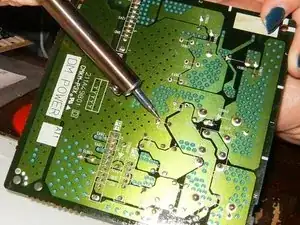

Удалите напайку всех конденсаторов и извлеките их. В этом ремонте использовались паяльник на 30 ватт и отсос для припоя. Отсос можно заменить оплеткой для припоя.

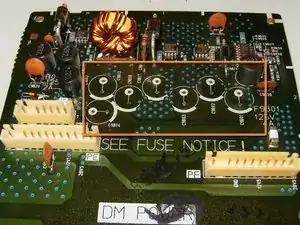

Нанесите пайку на все конденсаторы на их местах. На логической плате, где расположены конденсаторы, есть контур круга, одна часть которого более ярко выражена. Это соответствует отрицательному выводу конденсатора.

После замены всех конденсаторов дважды проверьте плату, чтобы убедиться, что все правильно закреплено.

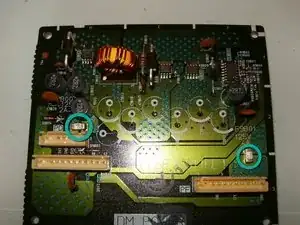

Пока плата и блок питания DM доступны, проверьте SMD предохранители на целостность. На дочерней плате их два. В данном случае предохранители были целыми и функционировали.

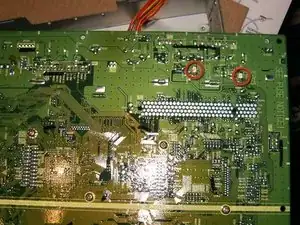

На основной PCB есть два предохранителя на обратной стороне. Чтобы добраться до них, необходимо разобрать модуль еще больше. Это было пропущено в этом ремонте.

После завершения ремонта все должно быть дважды проверено на правильную пайку и правильную полярность. Устройство было собрано в обратном порядке. Переподключите все разъемы проводов. Дважды проверьте правильное положение и убедитесь, что все разъемы надежно сидят.

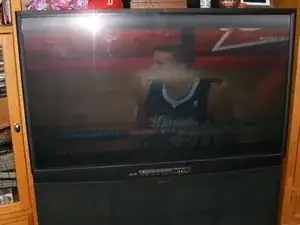

Телевизор был включен в сеть и после минуты мигания зеленого света.....ОН РАБОТАЕТ. Общая стоимость ремонта составила 13 долларов за конденсаторы UVK1C102MPD, которая включает 7 долларов за доставку.
