Замена DLP-чипа в MITSUBISHI WD-73C9

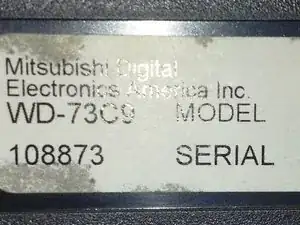

определите модель телевизора

снимите заднюю панель внизу телевизора — она держится на девяти винтах, крестовая отвертка №2.

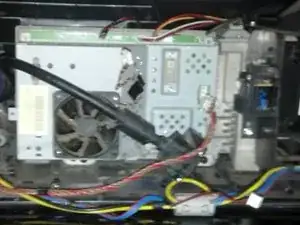

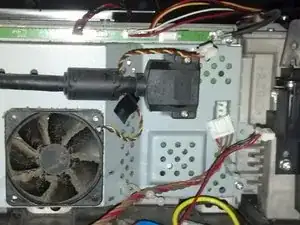

панель снята, это задняя часть телевизора с акцентом на область, над которой мы работаем. это корпус платы форматтера; под ним находится плата форматтера, а на её нижней стороне — dlp-чип. сверху видна зелёная плата — это плата форматтера;

отсоедините провод вентилятора

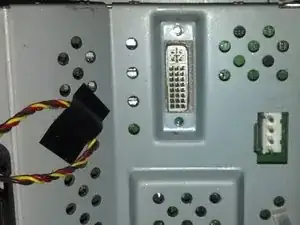

отсоедините видеокабель, открутите винт крестовой отверткой №1

отсоедините красно/коричневый провод справа от видеопорта

отсоедините сине/красный провод, идущий от серого бочкообразного элемента — это датчик, который определяет наличие задней панели; без него телевизор не включается.

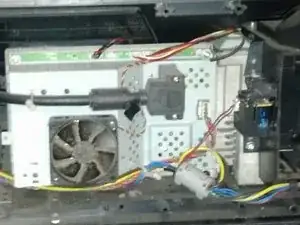

так это должно выглядеть, когда вы закончите

теперь нужно снять корпус

слева направо над корпусом отсоедините красно/чёрный провод, бело/чёрно/красный провод, жёлто/красный провод и чёрный провод

снимите два стойки, зажмите их плоскогубцами — в них вкручивается разъём видеокабеля

открутите винты — крестовая отвертка №2 — которые крепят корпус

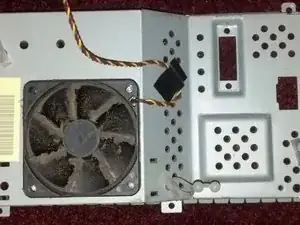

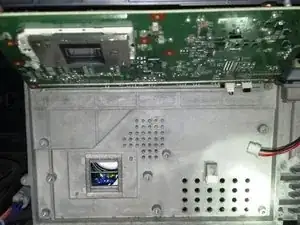

фото корпуса, отделённого от платы форматтера; здесь видно, где должны быть винты, которые его крепят.

теперь нужно снять радиатор с платы. там два винта со сжимающей пружиной; крестовая отвертка №2 ослабит их, после чего радиатор можно снять.

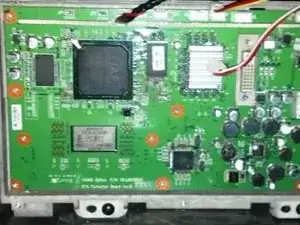

открутите винты, которые крепят плату форматтера; латунные отверстия на фото показывают, где были винты.

плата форматтера должна освободиться с монтажного места, за исключением двух кабелей, подключённых с задней стороны платы

крупный план переднего правого верхнего угла платы, установленной на место монтажа.

сзади платы подключён чёрно/красно/жёлтый провод.

справа также подключён «золотой» ленточный кабель.

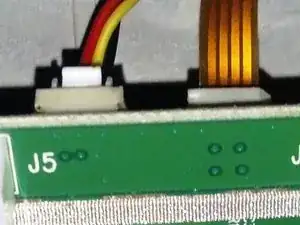

чёрно/красно/жёлтый провод фиксируется защёлкой, как обычно.

ленточный кабель вставляется серебристым краем вниз в разъём. он не защёлкивается и не фиксируется замком.

ленточный кабель достаточно жёсткий, он несколько гибкий, но его трудно повредить. пережатие, скорее всего, станет наихудшей поломкой и может его сломать.

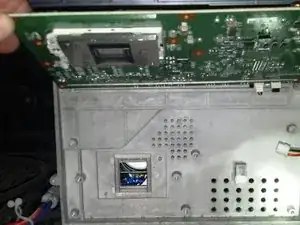

это фото нижней стороны платы.

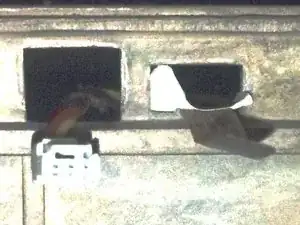

второе фото — крупный план двух соединений, выступающих из монтажного кронштейна после того, как я отключил их от платы. белое на ленточном кабеле — просто наклейка. забавно, но именно она удерживает кабель от провала в это отверстие.

эти элементы не выступают далеко, здесь не много запаса движения.

в этот момент я отключил проводной разъём и ленточный кабель от платы и положил плату, чтобы снять чип и вставить новый.

я привык работать с ленточными кабелями, и у меня ушло около 10 минут, чтобы вставить его обратно в разъём с помощником, держащим фонарик.

оглядываясь назад, если бы этот человек был рядом до того, как мне пришлось снимать чип, я бы попросил его держать плату, как видно на фото моей рукой

снимать чип, оставив плату подключённой и с помощником, держащим её, должно быть просто.

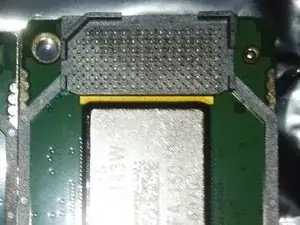

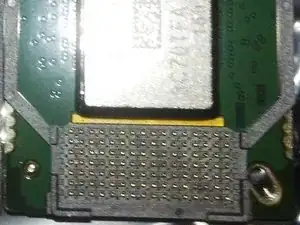

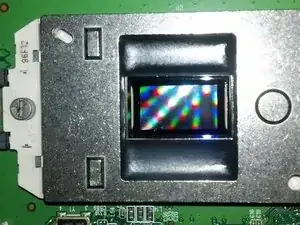

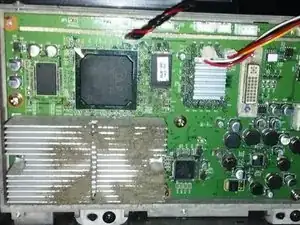

это крупный план чипа на плате; плата лежит на ровной поверхности

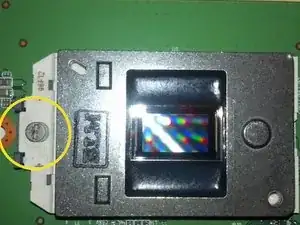

механизм фиксации — поворот на четверть оборота влево для отпирания. чип должен легко выпасть.

вложите новый чип в разъём, совместив пластиковые кромки чипа с пластиковыми направляющими в разъёме.

чип может лечь в разъём только одним правильным образом. ничего не следует толкать или принуждать.

когда он полностью усядется в разъём, поверните механизм фиксации на четверть оборота вправо, чтобы зафиксировать чип.

щель на вершине механизма фиксации снова должна быть параллельна краю чипа.
