Замена инфракрасного датчика Insignia NS-24ER310NA17

Установите телевизор верхним краем вниз, чтобы получить доступ к подставке.

Используйте крестовую отвертку Phillips #2, чтобы вынуть четыре винта на нижней части подставки.

Снимите подставку с рамы.

Положите телевизор экраном вниз.

Используйте отвертку Phillips #00, чтобы удалить все винты с задней панели телевизора.

Поставьте телевизор на верхний край.

Осторожно раздвиньте переднюю и заднюю части корпуса телевизора.

Две половины должны легко разойтись, так как больше нет винтов, которые их удерживали.

Две половины всё ещё соединены проводами и кабелями, приклеенными к каждой из сторон. Не тяните за них. Мы отсоединим их на следующем шаге.

Как упоминалось на предыдущем шаге, половины всё ещё соединены проводами.

Удалите все кусочки ленты, чтобы отсоединить провода от обеих половин.

Аккуратно снимайте ленту, не тянув за провода.

Раздвиньте телевизор окончательно, но не отсоединяйте провода.

Вы должны иметь четкий обзор внутренностей с обеих сторон.

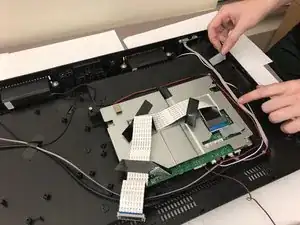

Удалите все полоски ленты, прикрепленные к прямоугольной стальной детали серебристого цвета.

Вытащите красный провод из-под черного пластикового зажима.

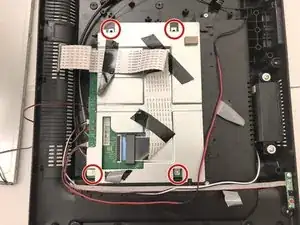

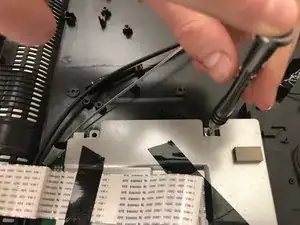

Открутите четыре винта вокруг стального прямоугольника крестовой отверткой Phillips #00.

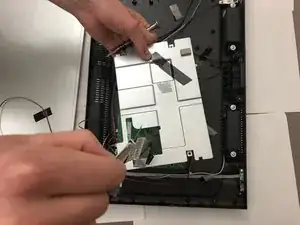

Осторожно приподнимите прямоугольную деталь.

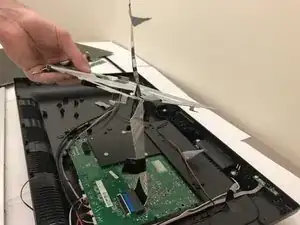

Прямоугольная деталь всё ещё будет прикреплена к материнской плате снизу полоской ленты. Удалите эту полоску ленты.

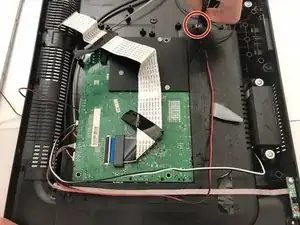

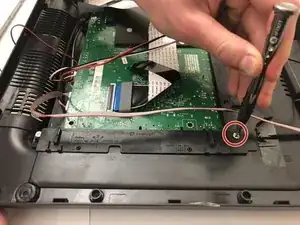

Используйте отвертку Phillips #00, чтобы удалить по два винта с обеих сторон материнской платы.

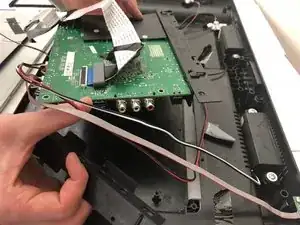

Осторожно приподнимите материнскую плату и выньте её из телевизора.

Имейте в виду, что материнская плата всё ещё соединена несколькими тонкими проводами и её нельзя дергать.

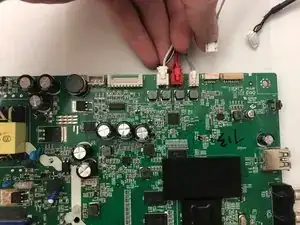

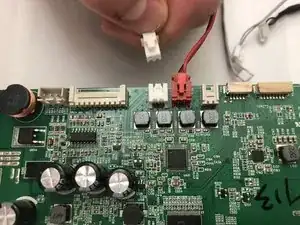

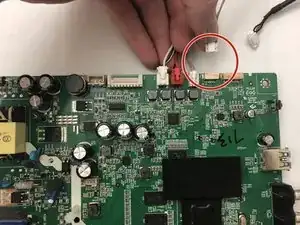

К материнской плате подключено 5 проводов. Снимите два более толстых белых провода справа от красного провода.

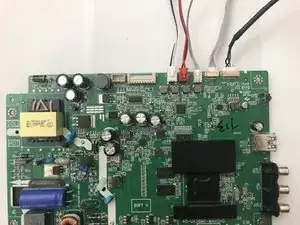

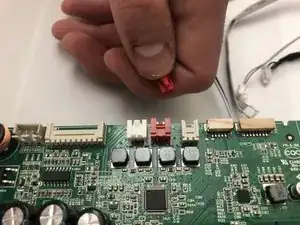

Снимите оставшиеся три провода с материнской платы.

Осторожно извлеките материнскую плату из телевизора.

Вы успешно удалили материнскую плату.

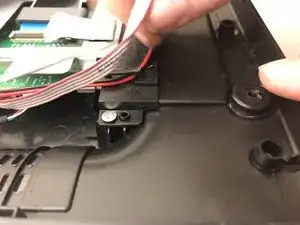

Отключите ленточный кабель от разъема на материнской плате, соответствующего инфракрасному датчику.

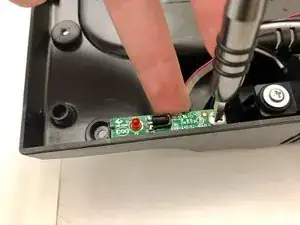

Удалите один винт, фиксирующий инфракрасный датчик, и извлеките датчик вместе с ленточным кабелем.
