Замена платы HDMI-входа Panasonic Viera
В данном руководстве описана процедура замены платы, обрабатывающей входы HDMI, на плазменном телевизоре Panasonic Viera 2012 года (модель 55 дюймов). Если вы ранее устанавливали оперативную память или меняли жёсткий диск в компьютере, процесс будет похожим.
Мне не удалось найти в интернете в наличии запасную плату, поскольку она больше не производится. Однако можно отправить сломанную плату по почте в сервис для ремонта. У меня она перестала работать после грозы, вызвавшей скачок напряжения.
Если вы выберете этот способ, имейте в виду, что в течение времени ремонта вы не сможете пользоваться телевизором. Стоимость ремонта по почте составляет около 95 долларов, а срок — примерно две недели.
Шаг 1

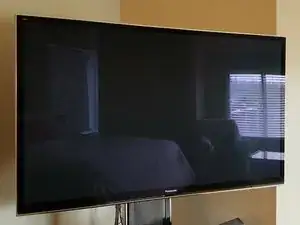

Снимите телевизор с подставки и положите экраном вниз на ровную, мягкую и чистую поверхность так, чтобы был свободный доступ к четырём его сторонам.
Шаг 2

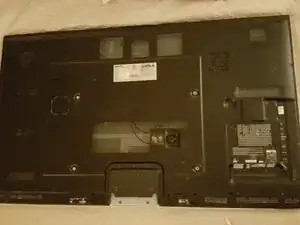

Модельный номер телевизора указан на задней панели.
Инструкция предназначена специально для модели TC-P55VT50 (плазменный телевизор Panasonic Viera 55 дюймов, 2012 год выпуска).
У других моделей Panasonic Viera конструкция может быть похожей — но гарантий я не даю!
Шаг 3
Отключите кабель питания и положите телевизор экраном вниз на мягкую поверхность, например, на одеяло.
Шаг 4
Задняя панель крепится множеством маленьких винтов с крестообразным шлицем. Большинство винтов расположены по краям, но есть также возле разъёма питания и мультимедийных входов. Аккуратно складывайте винты в безопасное место!
Согласно комментарию Дэйва Уотсона, удалив все винты с задней панели в нижней части телевизора, нужно также открутить и снять два модуля: Wi-Fi и Bluetooth. У модуля Bluetooth в верхней части есть защёлка, которую нужно нажать, чтобы извлечь его. Модуль Wi-Fi просто вынимается.
Шаг 5
После снятия задней крышки видно, что все компоненты разнесены. Осторожно обращайтесь с медными катушками в центре — они являются частью блока питания телевизора.
Плата, которую мы собираемся заменить, находится в правом нижнем углу — см. красную рамку на изображении.
Шаг 6

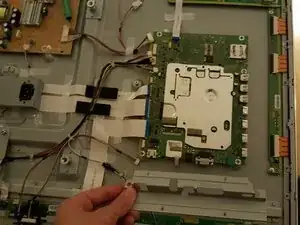

Чтобы снять плату, сначала нужно отключить все разъёмы, подключённые к ней. Обратите внимание, что шлейфы подключаются через разъёмы, в которых зажимная часть загибается вниз на шлейф.
Шаг 7
Снимите первую крепёжную скобу, учитывая, что она перекрывает нижнюю скобу — порядок снятия важен.
Шаг 8
Снимите вторую крепёжную скобу с нижней части телевизора.
Шаг 9
Под платой имеется небольшое количество мягкого силикона, поэтому может потребоваться слегка покачать её, чтобы ослабить.
Шаг 10

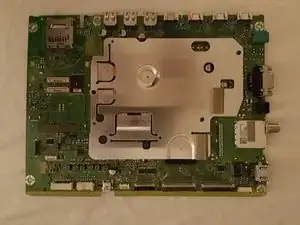

Теперь, когда плата HDMI-входа снята, её можно отправить на ремонт.
Пока задняя панель снята, проверьте и почистите два вентилятора — у меня они были покрыты пылью и начали шуметь.
Заключение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
