Замена лампового балласта Mitsubishi WD57734

Перед разборкой телевизора убедитесь, что он выключен и отключён от сети.

Удалите один винт Phillips #1 длиной 18 мм на панели доступа к лампе.

Снимите панель доступа к лампе со задней панели телевизора, потянув прямо назад за левую сторону панели возле винта, затем потянув влево.

Ослабьте два винта Phillips #2, закрепляющие кожух лампы на телевизоре, пока винты не смогут поворачиваться вертикально.

Эти два винта постоянно прикреплены к кожуху лампы и не могут быть полностью удалены.

Воспользуйтесь ручкой, вытащите кожух лампы прямо назад из телевизора.

Не прикасайтесь к стеклу лампы голыми руками. Масло с пальцев может исказить изображение и вызвать другие проблемы.

Удалите следующие 8 винтов Phillips #1:

Один винт Phillips #1 длиной 22 мм в нижнем правом углу задней панели.

Один винт Phillips #1 длиной 18 мм в верхней средней части задней панели.

Шесть винтов Phillips #1 длиной 18 мм в остальной части задней панели.

Снимите заднюю панель телевизора, схватив за боковые стороны и опустив её вниз.

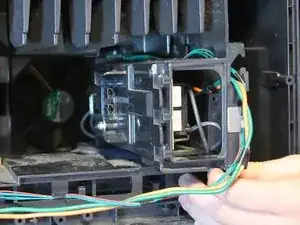

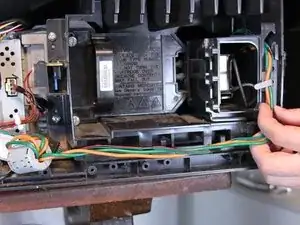

Поднимите и освободите оранжевые и зелёные провода питания, которые удерживаются белыми зажимами и чёрными крючками для кабеля.

Потяните кожух лампового балласта прямо назад, чтобы вынуть его из телевизора.

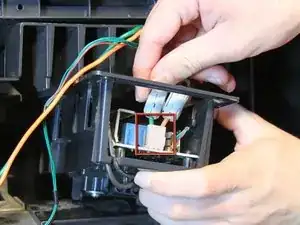

Отключите оранжевый и зелёный разъёмы питания от лампового балласта, удерживая белую защёлку на коннекторе и вытягивая прямо наружу.

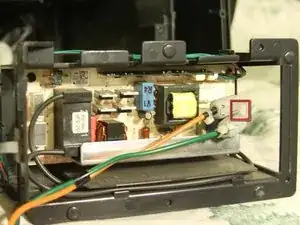

Удалите два винта Phillips #0 длиной 14 мм, крепящие ламповый балласт к его кожуху.

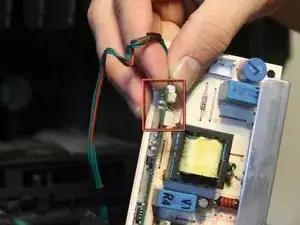

Отключите зелёный и красный разъёмы материнской платы от лампового балласта, аккуратно потянув прямо назад из гнезда.

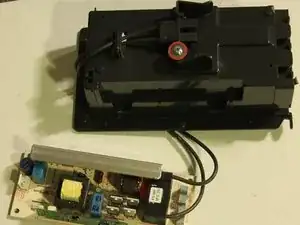

Удалите один винт Phillips #1 длиной 10 мм с задней части кожуха лампового балласта.

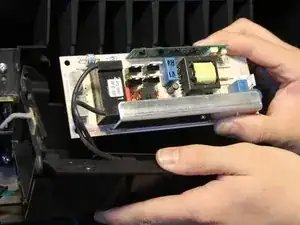

Выньте ламповый балласт из его кожуха.

При сборке телевизора разъём лампы на задней части кожуха лампового балласта должен быть ориентирован плоской стороной от кожуха балласта.
