Замена платы связи Zune Flash второго поколения

Перед разборкой убедитесь, что переключатель блокировки включён, чтобы устройство не включилось во время процедуры.

Если устройство включится во время разборки, это может привести к необратимому повреждению.

ФОТО НЕ ИМЕЮТ СМЫСЛА.

Снимите верхний металлический зажим, вставив инструмент для вскрытия Zune между лицевой панелью и крышкой и аккуратно оттянув назад, как показано на изображениях.

Вы должны услышать «щёлк», когда зажим отстегнется от устройства.

Удалите два показанных винта с помощью отвертки Y00 Tri-Wing.

Вставьте инструмент для вскрытия Zune между лицевой панелью и задней крышкой, начиная сверху, и медленно обходите устройство по периметру.

Обходите Zune по периметру, пока задняя крышка не освободится. Снимите заднюю панель и отложите её в сторону.

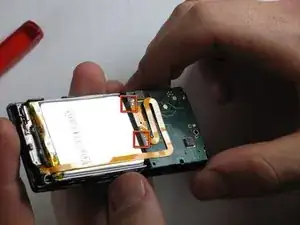

Снимите три винта (5,5 мм на 3 мм) с задней стороны Zune с помощью маленькой отвертки Tri-Wing.

Используйте палец, чтобы отогнуть две прозрачные защёлки.

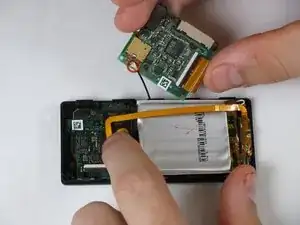

Медленно поднимите плату связи, зажатую прозрачными защёлками.

Будьте осторожны, чтобы случайно не отсоединить тонкий шлейф, соединяющий плату связи с устройством.

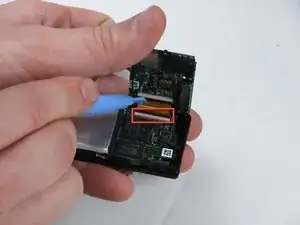

Отсоедините ленточный кабель с помощью инструмента для вскрытия Zune, поддев чёрную пластиковую защёлку вверх в месте подключения кабеля к плате памяти.

Вытяните ленточный кабель из платы памяти.

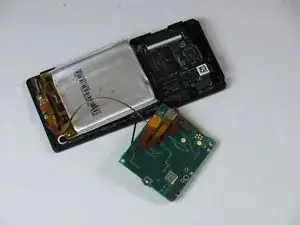

Отделите тонкий ленточный кабель от платы связи пальцами.

Этот тонкий шлейф приклеен, поэтому он не может быть повторно прикреплён без дополнительного клея.

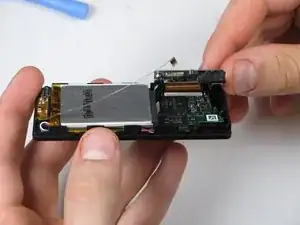

Поднимите разъём кабеля прямо вверх пальцами.

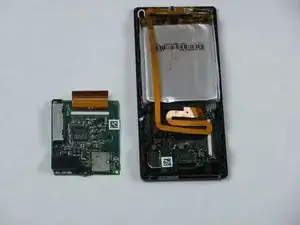

Плата связи остаётся.
