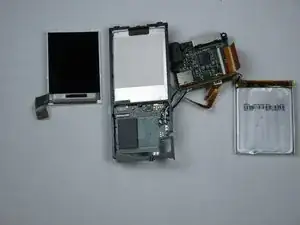

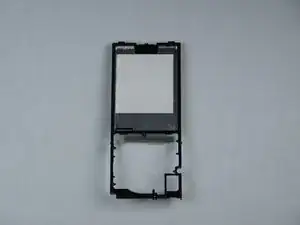

Замена центральной рамки Zune Flash 2-го поколения

Перед разборкой убедитесь, что переключатель блокировки включён, чтобы устройство не включилось во время процедуры.

Если устройство включится во время разборки, это может привести к необратимым повреждениям.

ФОТО НЕ ИМЕЮТ СМЫСЛА.

Снимите верхнюю металлическую клипсу, вставив инструмент для открытия Zune между лицевой панелью и задней крышкой и аккуратно оттянув назад, как показано на изображениях.

Вы должны услышать «щелчок», когда клипса отстегнется от устройства.

Удалите два винта, показанных на фото, используя отвертку Y00 Tri-Wing.

Вставьте инструмент для открытия Zune между лицевой панелью и задней крышкой, начиная с верха, и медленно продвигайтесь вокруг устройства.

Продолжайте обходить Zune, пока задняя крышка не отстанет. Снимите заднюю панель и отложите её в сторону.

Снимите три винта (5,5 мм на 3 мм) с задней стороны Zune, используя отвертку Y00 Tri-Wing.

Обязательно отложите этот набор винтов отдельно, так как они отличаются по размеру от остальных винтов в устройстве.

Используйте палец или инструмент для открытия Zune, чтобы отогнуть две прозрачные заслонки.

Затем поднимите плату связи, которая удерживалась этими прозрачными заслонками.

Будьте осторожны, чтобы случайно не оторвать тонкий шлейф, соединяющий плату связи с устройством.

Отключите шлейф с помощью пластикового инструмента для открытия, подняв чёрную пластиковую защёлку там, где шлейф подключается к плате памяти.

Аккуратно выньте шлейф из платы памяти, убедившись, что чёрная защёлка поднята перед извлечением, чтобы не порвать шлейф.

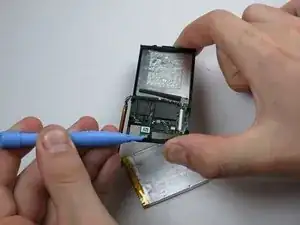

Снимите аккумулятор, поддев его с нижней части инструментом для открытия Zune.

Между аккумулятором и устройством имеется клей, поэтому используйте металлическую лопатку, чтобы полностью оторвать аккумулятор.

Следите, чтобы не проколоть аккумулятор при использовании металлической лопатки.

Снимите один винт под аккумулятором, используя маленькую отвертку Tri-Wing.

Отключите лицевую панель от устройства, нажав на две защёлки, расположенные примерно по центру каждой из боковых сторон, используя металлическую лопатку.

Это отсоединит последнюю плату в устройстве от центральной рамки.

Снимите лицевую панель, используя металлическую лопатку, чтобы отделить её от оставшихся компонентов.

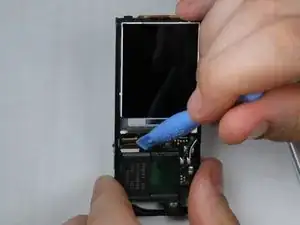

Освободите шлейф ЖК-дисплея, перевернув вверх чёрный переключатель. Это отключит ЖК-дисплей от устройства.

На этом этапе экран должен легко отделяться от устройства.

Шлейф ЖК-дисплея приклеен к плате памяти полоской клея.

Для безопасности лучше перевернуть дисплей перед снятием шлейфа, как показано на первом изображении.

Чтобы избежать повреждений, снимайте ЖК-дисплей, тянув медленно и осторожно за шлейф прямо от платы памяти.

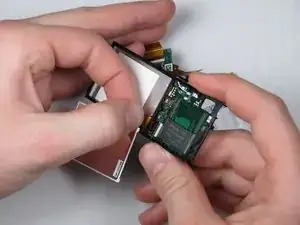

Подденьте плату памяти от центральной части инструментом для открытия Zune и аккуратно снимите её.
