Замена переключателя блокировки/разблокировки Creative Nomad II

С помощью большого пальца сдвиньте вниз и снимите крышку батарейного отсека.

Используя указательный палец, извлеките старую батарею AA.

Установите новую батарею AA.

Сдвиньте кнопку извлечения вниз.

Выньте старую карту SmartMedia.

Вставьте новую карту SmartMedia.

Срезанный угол карты SmartMedia должен быть в верхнем левом углу.

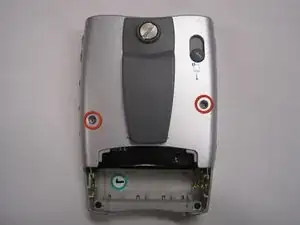

Отверткой Phillips #00 отвинтите два винта 7.5 мм по бокам задней крышки.

Поднимите заднюю крышку с NOMAD II.

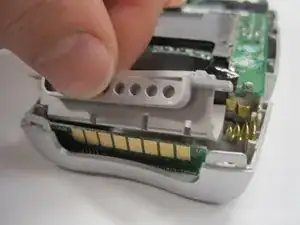

Снимите резиновую заглушку USB-порта, соседние кнопки вдоль левого края и пластиковую кнопку блокировки/разблокировки в верхнем правом углу устройства.

Отверткой Phillips #00 отвинтите два винта 5.5 мм по бокам отсека для батареи.

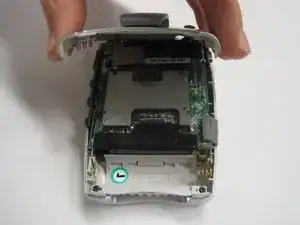

Осторожно извлеките отсек для батареи.

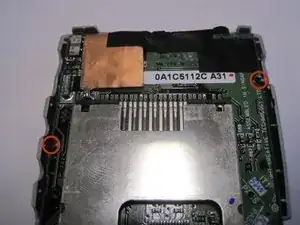

Отверткой Phillips #00 отвинтите два винта 5.5 мм по левому и правому краям платы.

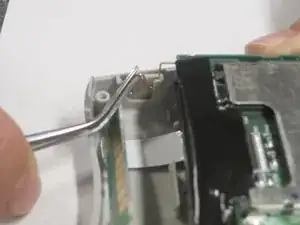

Пинцетом аккуратно отогните металлическую петлю слева от отсека для батареи от корпуса.

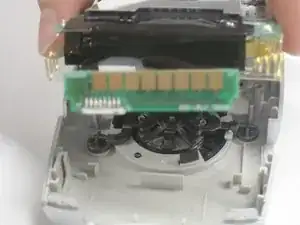

Вытащите печатные платы из задней крышки.

При обратной установке плотно нажмите верхнюю часть плат в крышку до щелчка.

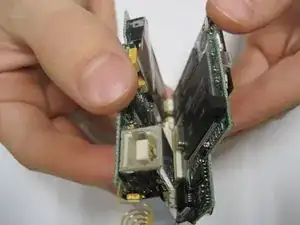

Осторожно раздвиньте печатные платы.

Это нужно делать при расположенном вверх USB-порте, как показано.

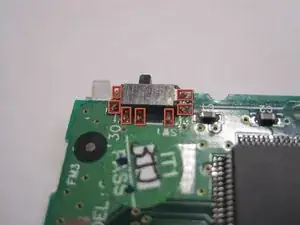

Распаяйте семь точек пайки, удерживающих переключатель блокировки на месте.

Установите новый переключатель блокировки/разблокировки.
