Замена передней панели Zune Flash 2-го поколения

До начала разборки убедитесь, что переключатель блокировки включён, чтобы устройство не включилось во время процедуры.

Если устройство включится во время разборки, это может привести к необратимым повреждениям.

PICS MAKE NO SENSE.

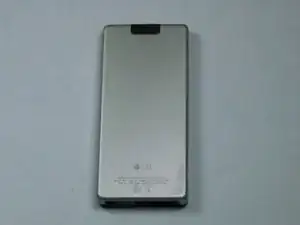

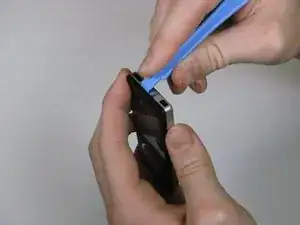

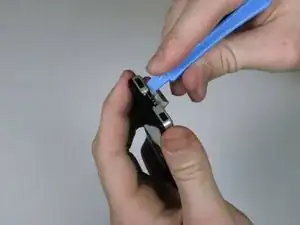

Снимите верхнюю металлическую защёлку, вставив инструмент для вскрытия Zune между передней панелью и задней крышкой и осторожно потянув назад, как показано на изображениях.

Вы должны услышать «щёлчок», когда защёлка отсоединится от устройства.

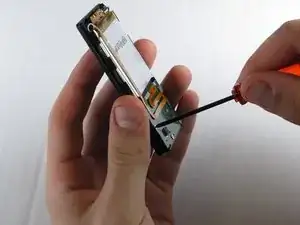

Удалите два показанных винта с помощью отвертки Y00 Tri-Wing.

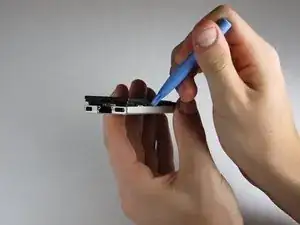

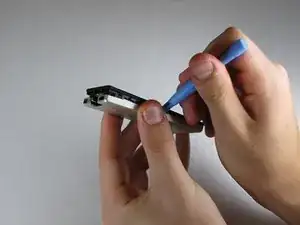

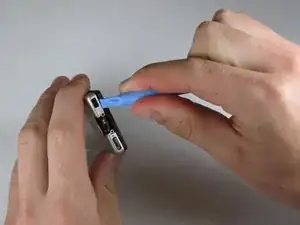

Вставьте инструмент для вскрытия Zune между передней панелью и задней крышкой, начиная сверху, и медленно двигайтесь вокруг корпуса устройства.

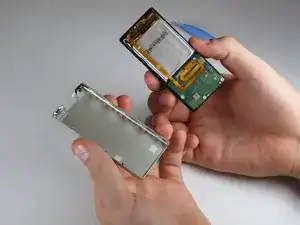

Продолжайте обходить Zune, пока задняя крышка не отстанет. Снимите заднюю панель и отложите её в сторону.

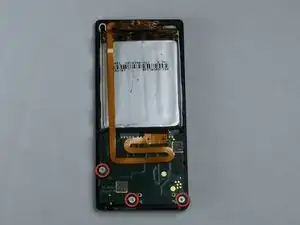

Снимите три винта (5.5 мм × 3 мм) с задней стороны Zune с помощью отвертки Y00 Tri-Wing.

Обязательно отложите эти винты отдельно, поскольку они отличаются по размеру от остальных винтов в устройстве.

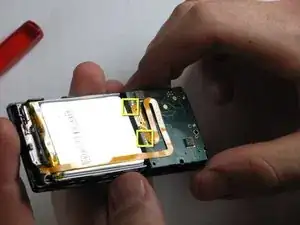

Используйте палец или инструмент для вскрытия Zune, чтобы отогнуть две прозрачные защёлки.

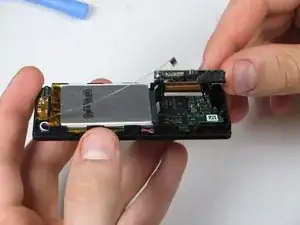

Затем поднимите плату связи, которая удерживалась этими прозрачными защёлками.

Будьте осторожны, чтобы случайно не отсоединить тонкую гибкую ленту, соединяющую плату связи с устройством.

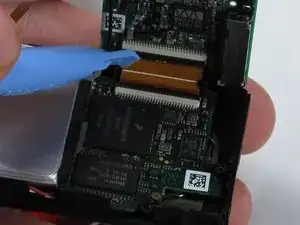

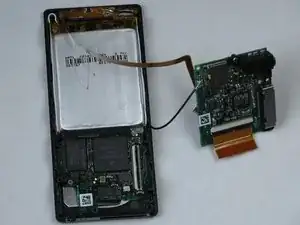

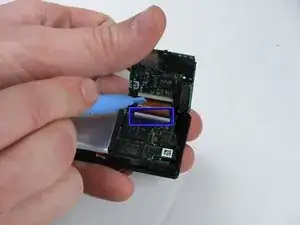

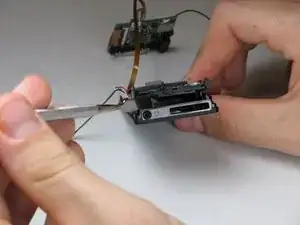

Отсоедините шлейф с помощью пластикового инструментa для вскрытия, поднимая вверх чёрную пластиковую защёлку в месте соединения шлейфа с платой памяти.

Аккуратно извлеките шлейф из платы памяти, убедившись, что чёрная защёлка поднята перед удалением, чтобы не разорвать шлейф.

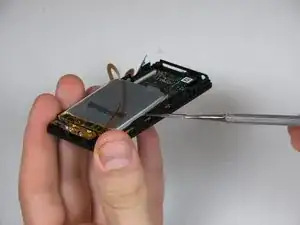

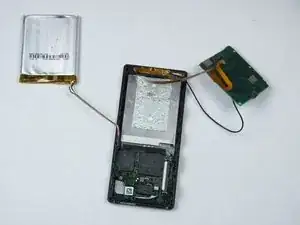

Снимите аккумулятор, поддев его снизу инструментом для вскрытия Zune.

Между аккумулятором и корпусом есть клей, поэтому используйте металлическую лопатку, чтобы полностью отделить аккумулятор.

Будьте предельно осторожны и не проколите аккумулятор при использовании металлической лопатки.

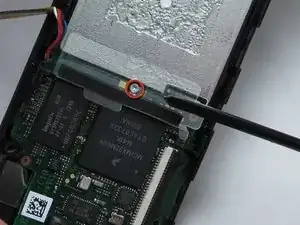

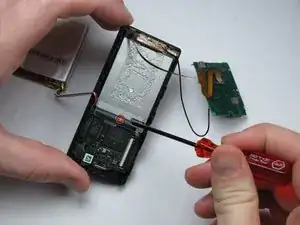

Удалите один винт, находящийся под аккумулятором, используя небольшую отвертку Tri-Wing.

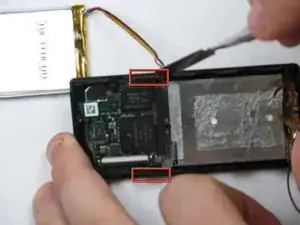

Отсоедините переднюю панель от устройства, нажав металлической лопаткой на две защёлки, расположенные примерно по центру с каждой стороны.

Это отключит последнюю печатную плату в устройстве от центральной рамы.

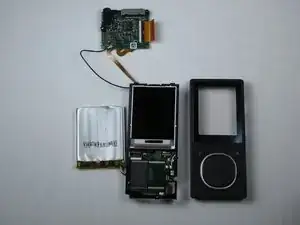

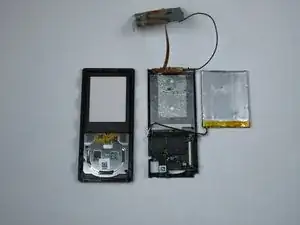

Снимите переднюю панель, используя металлическую лопатку, чтобы отделить её от оставшихся компонентов.
