Расположение входа внешнего разъема Creative Nomad Jukebox Zen
Здравствуйте! В этом руководстве представлен порядок замены внешнего разъема в вашем устройстве Creative Nomad Jukebox Zen, чтобы вы могли снова слушать свою музыку без задержек! Пожалуйста, проявляйте осторожность при использовании паяльного инструмента.
Шаг 1
Используйте отвертку J0, чтобы удалить восемь винтов размером 3.5 мм.
Шаг 2
Используя пластиковый инструмент для открытия, аккуратно подденьте каждый угол, чтобы открыть верхнюю крышку.
Шаг 3
После снятия передней панели удалите три винта J0 размером 6.8 мм с металлической крышки и снимите ее.
Шаг 4

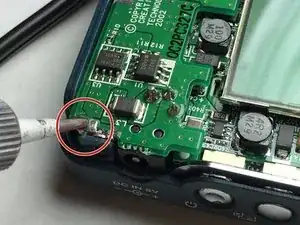

С помощью паяльника расплавьте припой, чтобы освободить внешний разъем.
Как паять и распаивать соединения Будьте осторожны с паяльным качеством, так как оно становится очень горячим и может вызвать ожоги.
Шаг 5

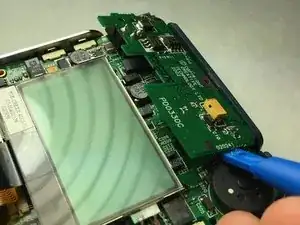

Используя пластиковый инструмент для открытия, аккуратно подденьте с другой стороны материнскую плату внешнего разъема.
Шаг 6

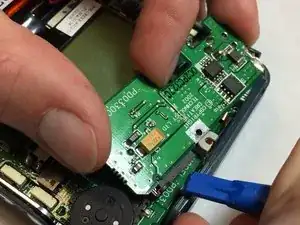

С помощью пластикового инструмента для вытягивания отодвиньте пластиковый корпус устройства, чтобы освободить материнскую плату внешнего разъема.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
