Замена разъема для наушников Creative Nomad II

С помощью большого пальца сдвиньте вниз и снимите крышку аккумулятора.

С помощью указательного пальца извлеките старый аккумулятор типа AA.

Установите новый аккумулятор типа AA.

Сдвиньте кнопку извлечения вниз.

Вытащите старую карту SmartMedia.

Вставьте новую карту SmartMedia.

Убедитесь, что выемка карты SmartMedia находится в верхнем левом углу.

С помощью отвертки Phillips #00 снимите два винта по 7,5 мм, расположенные по бокам задней крышки.

Снимите заднюю крышку Nomad II.

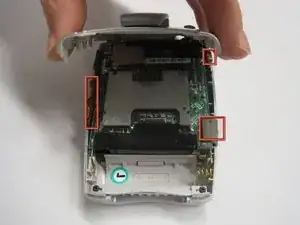

Уберите следующие элементы, расположенные по бокам устройства:

Резиновую крышку USB-порта

Пластиковую крышку переключателя блокировки/разблокировки

Кнопки, расположенные на левой стороне устройства

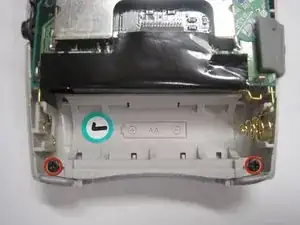

С помощью отвертки Phillips #00 снимите два винта по 5,5 мм, расположенные в нижних углах отсека для аккумулятора.

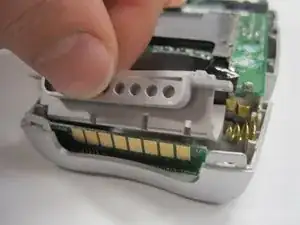

С помощью пальцев осторожно извлеките отсек для аккумулятора.

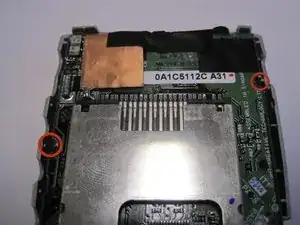

С помощью отвертки Phillips #00 снимите два винта по 5,5 мм, расположенные на левом и правом краях платы.

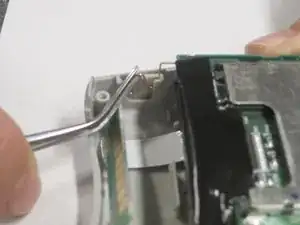

С помощью пинцета осторожно снимите металлическую петлю, прикрепленную к плате, из ее пластикового корпуса на левой стороне отсека для аккумулятора.

Вытащите плату.

При повторной установке платы нажмите лицевую сторону платы в корпус устройства, пока не услышите щелчок.

Расположите плату так, чтобы USB порт смотрел вверх.

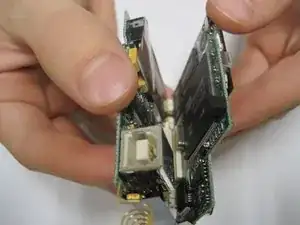

Осторожно разделите платы.

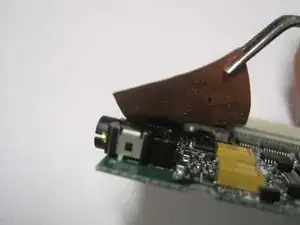

С помощью пинцета осторожно подденьте и отогните тонкую медную пленку, покрывающую разъем для наушников.

Снимите пленку только настолько, чтобы открыть разъем для наушников.

Полное удаление медной пленки может повредить устройство.

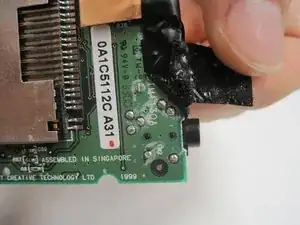

Осторожно снимите черную клейкую ленту с нижней стороны разъема для наушников.

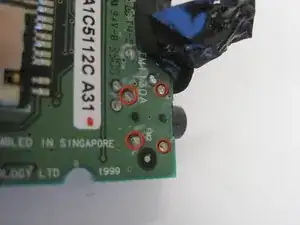

Отпаяйте четыре точки пайки, удерживающие разъем для наушников.

Уберите старый разъем для наушников.

Установите новый разъем для наушников.
