Замена платы аккумулятора и памяти Zune Flash 2-го поколения

Перед разборкой убедитесь, что переключатель блокировки включён, чтобы устройство не включилось во время процедуры.

Если устройство включится во время разборки, это может привести к необратимому повреждению.

ФОТО НЕ ИМЕЮТ СМЫСЛА.

Снимите верхнюю металлическую защёлку, вставив инструмент для вскрытия Zune между передней панелью и задней крышкой и аккуратно потянув назад, как показано на изображениях.

Вы должны услышать «щёлчок», когда защёлка оторвётся от корпуса.

Удалите два показанных винта с помощью отвёртки Y00 Tri-Wing.

Вставьте инструмент для вскрытия Zune между передней панелью и задней крышкой, начав сверху, и медленно обойдите устройство по периметру.

Продолжайте обходить Zune, пока задняя крышка не отойдёт. Снимите заднюю панель и отложите в сторону.

Удалите три винта (5,5 мм на 3 мм) с задней части Zune с помощью отвёртки Y00 Tri-Wing.

Обязательно отложите эти винты отдельно, так как они имеют другой размер, чем остальные винты в устройстве.

Используйте палец или инструмент для вскрытия Zune, чтобы отогнуть две прозрачные защёлки.

Затем поднимите плату коммуникаций, которую удерживали прозрачные защёлки.

Будьте осторожны, чтобы случайно не отсоединить тонкую ленту, соединяющую плату коммуникаций с устройством.

Отсоедините ленточный кабель с помощью пластикового инструмента для вскрытия, перевернув вверх чёрную пластиковую защёлку в месте подключения ленты к плате памяти.

Аккуратно выньте ленту из платы памяти, убедившись, что чёрная защёлка поднята перед снятием, чтобы не порвать ленту.

Снимите аккумулятор, оторвав его снизу с помощью инструмента для вскрытия Zune.

Между аккумулятором и корпусом есть клей, поэтому для окончательного отсоединения используйте металлическую лопатку.

Не прокалывайте аккумулятор при использовании металлической лопатки.

Удалите один винт под батареей с помощью небольшой Tri-Wing отвёртки.

Отсоедините переднюю панель от устройства, нажав на две защёлки, расположенные примерно по центру каждой из сторон, с помощью металлической лопатки.

Это отсоединит последнюю плату в устройстве от центральной рамки.

Снимите переднюю панель, используя металлическую лопатку, чтобы отделить её от оставшихся компонентов.

Освободите разъём ленточного кабеля ЖК-дисплея, перевернув чёрный зажим вверх. Это отключит ЖК-дисплей от устройства.

На этом этапе ЖК-экран должен легко отделиться от устройства.

Ленточный кабель ЖК-дисплея приклеен к плате памяти полоской клея.

Самым безопасным будет перевернуть дисплей перед снятием ленты, как показано на первом изображении.

Чтобы избежать повреждений, снимайте ЖК-дисплей, медленно и осторожно тянув за ленту прямо от платы памяти.

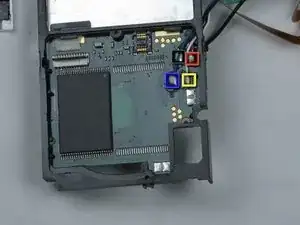

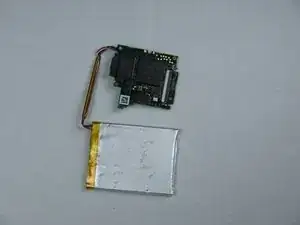

Отсоединение платы памяти от аккумулятора требует выпаивания четырёх контактов на плате памяти.

Проще всего выполнять операции в порядке: синий, жёлтый, чёрный, красный.
