Замена твитера Sonos Play 1

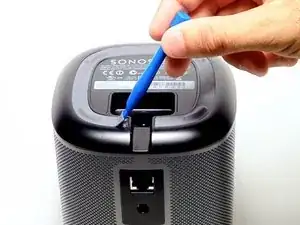

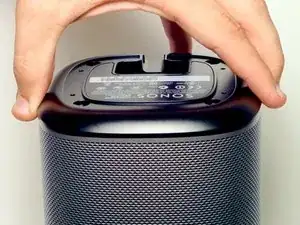

Снимите резиновую опору с нижней части устройства. Подденьте её с одного конца с помощью одного из пластиковых инструментов для вскрытия.

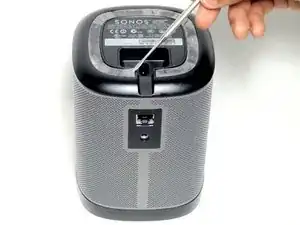

Когда вы приподнимете один конец, используйте точные пинцеты, чтобы полностью снять резиновую опору.

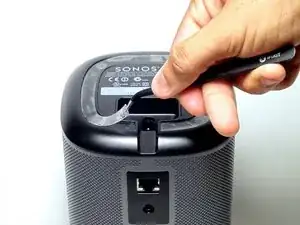

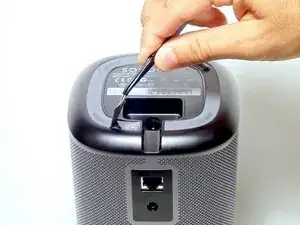

С помощью металлической лопатки подденьте угол клейкой ленты.

Используйте точные пинцеты, чтобы снять клейкую ленту.

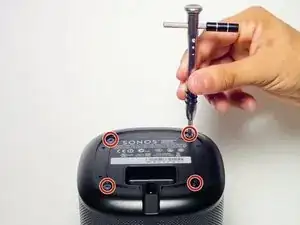

Снимите четыре винта Torx с защитой #10 длиной 10 мм, удерживающие основание вместе.

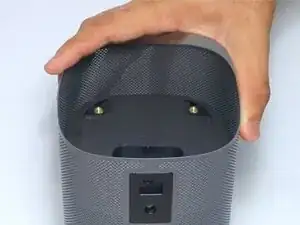

Снимите основание, приподняв его вертикально от корпуса устройства.

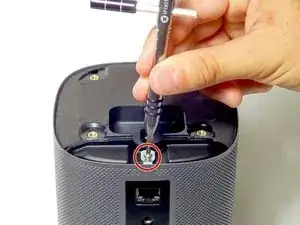

Снимите винт Torx с защитой #10 длиной 10 мм, фиксирующий внешнюю решётку.

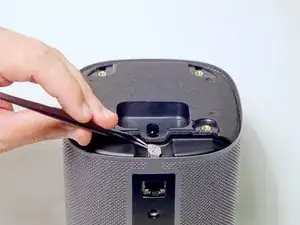

С помощью точных пинцетов снимите металлический кронштейн.

Снимите внешнюю решётку, приподняв её от корпуса устройства.

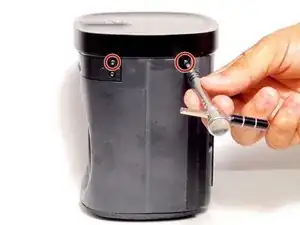

Снимите четыре винта Torx с защитой #9 длиной 9 мм. По два с каждой стороны.

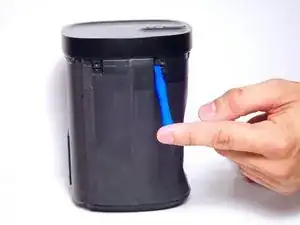

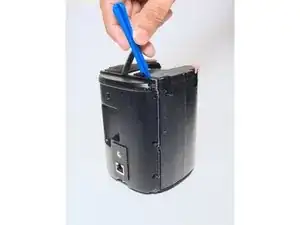

С помощью пластикового инструмента для вскрытия подденьте верхнюю крышку, содержащую кнопку питания и регулятор громкости.

Вертикально снимите верхнюю крышку.

Не дергайте верхнюю крышку при снятии, чтобы не повредить кабель, связывающий модуль переключателей с материнской платой.

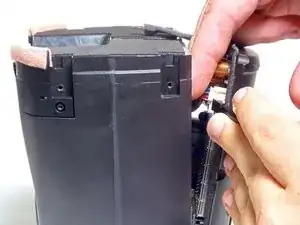

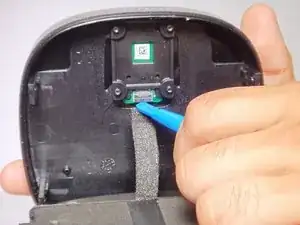

С помощью пластикового инструмента для вскрытия подденьте плату с проводами.

Когда защёлка ослабнет, снимите провод вручную.

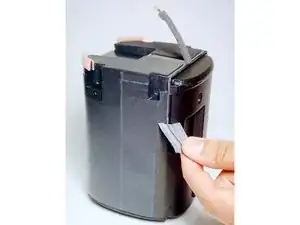

С помощью пластикового инструмента для вскрытия снимите серую ленту с обеих сторон устройства.

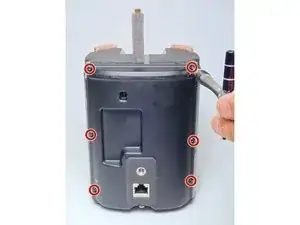

Снимите шесть винтов Torx #9 длиной 9 мм.

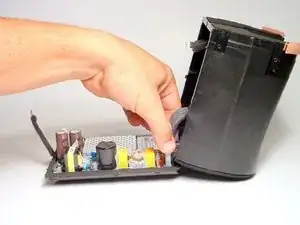

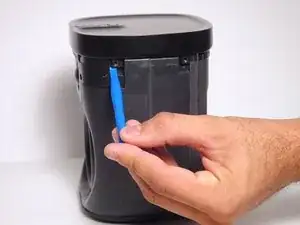

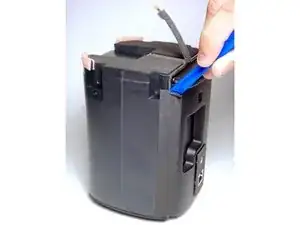

С помощью пластикового инструмента для вскрытия отсоедините заднюю крышку корпуса.

Не дергайте сильно заднюю крышку, так как её провода всё ещё соединены с чувствительной электроникой.

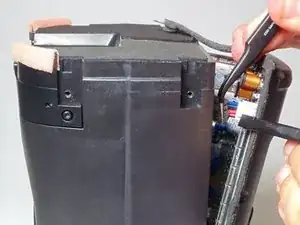

Пинцетом захватите разъём, прикреплённый к аудиокабелю материнской платы.

Надавив на фиксатор разъёма, потяните за разъём, чтобы отсоединить кабель.

Пальцами захватите разъём, прикреплённый к кабелю питания материнской платы, и отсоедините его.

Теперь вы сможете снять заднюю крышку корпуса.

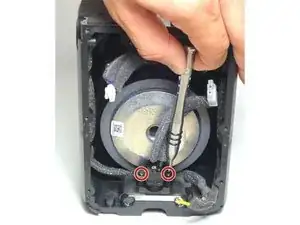

Снимите два винта Torx #9 длиной 9 мм, фиксирующие кабель питания к корпусу.

Снимите кабель питания.

С помощью металлической лопатки нажмите на фиксатор, расположенный в центре разъёма.

Нажимая на фиксатор, потяните разъём, чтобы отсоединить его от динамика.

Повторите для обоих соединений.

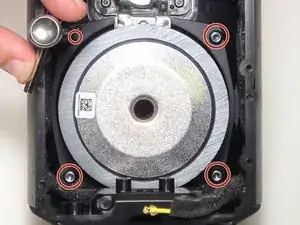

Используя бит Torx T20, снимите четыре винта длиной 13 мм, крепящие динамик к корпусу.

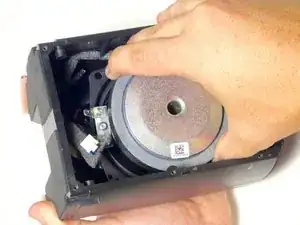

Снимите динамик, поднимая его вверх к верхней части корпуса и вынимая под углом.

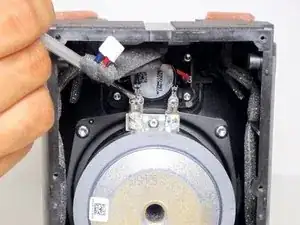

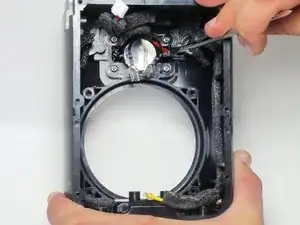

С помощью металлической лопатки нажмите на защёлки, фиксирующие входные провода на усилителе.

Когда защёлки освободятся, оттяните провода назад, чтобы снять их.

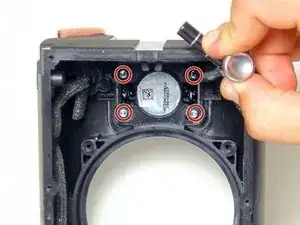

Отверткой снимите четыре винта Torx с защитой #10 длиной 10 мм.

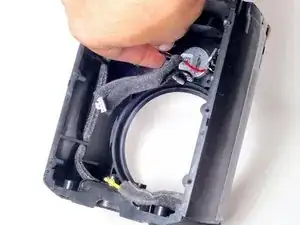

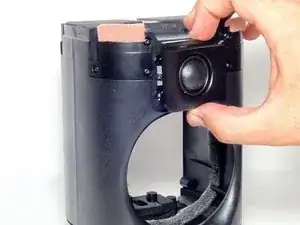

Пальцами снимите твитер с передней части корпуса.
