Замена материнской платы Sonos Play:1

Снимите резиновую ножку с дна устройства. Подденьте её с одного конца с помощью одного из пластиковых инструментов для вскрытия.

После поддевания одного конца используйте точные пинцеты, чтобы полностью снять резиновую ножку.

С помощью металлической лопатки подденьте угол клейкой ленты.

Используйте точные пинцеты, чтобы снять клейкую ленту.

Снимите четыре 10 мм винта Torx с защитой #10, удерживающие основание.

Снимите основание, поднимая его вертикально от корпуса устройства.

Снимите 10 мм винт Torx с защитой #10, удерживающий внешнюю панель.

С помощью точных пинцетов снимите металлический кронштейн.

Снимите внешнюю панель, отводя её от корпуса устройства.

Снимите четыре 9 мм винта Torx с защитой #9. По два с каждой стороны.

С помощью пластикового инструмента для вскрытия подденьте верхнюю крышку с кнопками питания и регулировки громкости.

Снимите верхнюю крышку вертикально.

Не дергайте верхнюю крышку при снятии, чтобы не повредить кабель, соединяющий плату переключателей с материнской платой.

С помощью пластикового инструмента для вскрытия подденьте крышку шлейфа.

После ослабления крышки снимите шлейф вручную.

С помощью пластикового инструмента для вскрытия снимите серую ленту с обеих сторон устройства.

Снимите шесть 9 мм винтов Torx #9.

С помощью пластикового инструмента для вскрытия отделите заднюю крышку от корпуса.

Не дергайте резко заднюю крышку, так как её провода всё ещё подключены к деликатной электронике.

С помощью пинцета захватите разъем, закреплённый на аудиокабеле материнской платы.

Потянув за разъем и нажав фиксатор, отсоедините кабель.

Сожмите разъем питания материнской платы пальцами и отсоедините его.

Теперь вы сможете снять заднюю крышку.

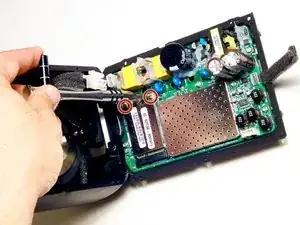

Снимите два 6 мм винта Torx #6, фиксирующие плату связи на материнской плате.

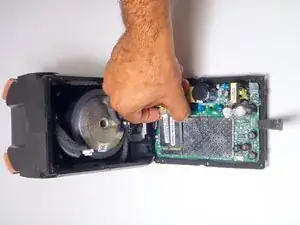

Отсоедините и снимите плату связи с материнской платы, удерживая её пальцами.

Держите плату связи параллельно материнской плате при снятии, чтобы не повредить разъем.

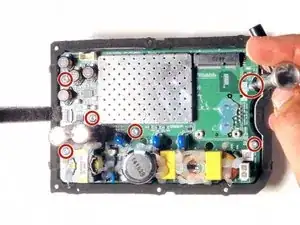

Снимите шесть 10 мм винтов Torx #10, крепящих материнскую плату к задней крышке.

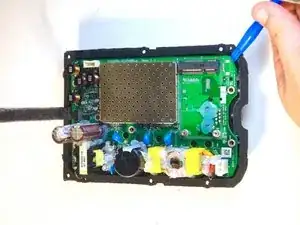

С помощью пластикового инструмента для вскрытия извлеките материнскую плату из задней крышки.
