Замена USB-порта Electrohome EAAC475

Электроника

Используйте это руководство, если ваши USB-устройства, такие как смартфоны, не заряжаются от порта в вашем Electrohome EAAC475. Также вы можете использовать это руководство для замены порта на новый.

Шаг 1

Отвинтите винт Phillips #1 размером 10 мм с крышки батареи.

Снимите крышку батареи.

Шаг 2

Извлеките плоскую литиевую батарею.

Шаг 3

Отключите радио от всех источников питания.

Снимите два винта Phillips #1 размером 10 мм с нижней части устройства.

Снимите два винта Phillips #1 размером 10 мм с задней стороны устройства.

Шаг 4

Аккуратно и медленно отделите нижний корпус от остальной части устройства.

Не полностью отделяйте нижний корпус. Существует несколько проводов, соединяющих обе половины устройства.

Переверните устройство, чтобы получить доступ к блоку кнопок.

Медленно извлеките плату с контактами кнопок из сборки.

Шаг 5

Отвинтите два винта Phillips #1 размером 7 мм, которые удерживают кнопки.

Снимите пластиковые кнопки.

Шаг 6

Найдите винт, удерживающий плату USB на месте.

Возьмите отвертку с крестообразным лезвием и снимите винт размером 10 мм.

Шаг 7

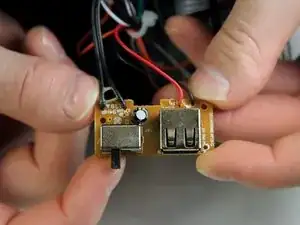

После снятия винта плата должна легко извлекаться, как показано на рисунке.

USB-порт находится справа на этом изображении.

Шаг 8

Найдите контакты USB-порта, которые припаяны к плате.

Сравните новый порт со старым портом, чтобы понять, с какими контактами работать.

<

Перевод руководства с ifixit.com
