Замена экрана дисплея Creative Nomad Jukebox Zen
Здравствуйте! В этом руководстве показаны шаги по замене поврежденного или треснувшего экрана в вашем устройстве Creative Nomad Jukebox Zen, чтобы вы могли снова слушать свою музыку в кратчайшие сроки! Пожалуйста, будьте осторожны при использовании паяльника.
Шаг 1

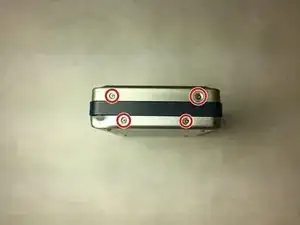

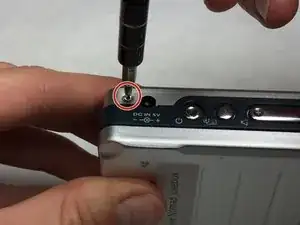

Используйте отвертку J0 для удаления восьми винтов 3.5mm.
Шаг 2

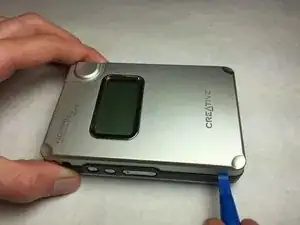

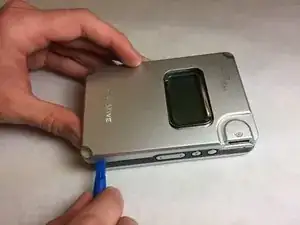

Используйте пластиковый инструмент для открытия, чтобы открыть верхнюю крышку, осторожно поддевая каждый угол.
Шаг 3

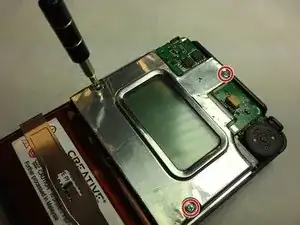

После удаления передней панели, снимите три винта 6.8mm J0 с металлической крышки и уберите ее.
Шаг 4

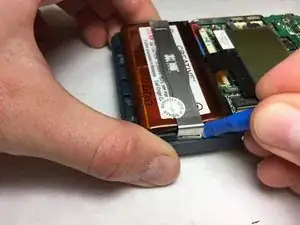

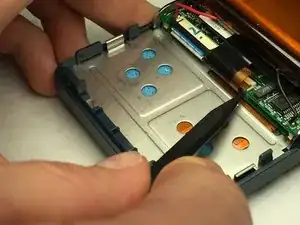

Используя пластиковый инструмент для открытия, отогните металлическую скобу, удерживающую батарею на месте.
Повреждение наклейки может аннулировать вашу гарантию.
Шаг 5

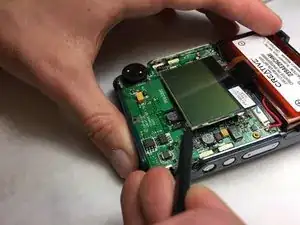

Используйте лопатку для отсоединения проводки экрана, зажатой в материнской плате.
Шаг 6

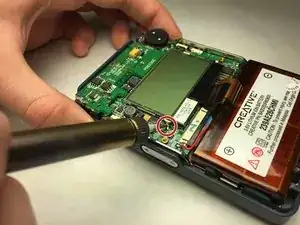

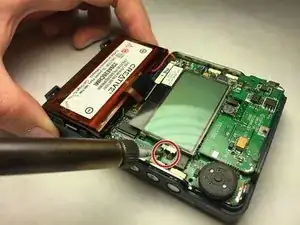

Используйте паяльник, чтобы расплавить припой, удерживающий экран дисплея на материнской плате.
Пользуйтесь паяльником осторожно, так как он становится очень горячим и может вызвать ожоги.
Шаг 7
Используйте лопатку, чтобы аккуратно поддеть углы экрана дисплея и снять его.
Заключение
Для восстановления вашего устройства следуйте этим инструкциям в обратном порядке.
