Замена шлейфа кнопок громкости/питания iPod Touch 4-го поколения

Передняя панель iPod Touch 4-го поколения приклеена к задней части корпуса. Рекомендуется использовать тепловой пистолет, чтобы размягчить клей.

Установив тепловой пистолет на «низкий» режим, начните нагревать нижнюю часть Touch около кнопки «Домой».

Рекомендуется нагревать участок движениями по кругу, чтобы равномерно распределить тепло по устройству.

Будьте осторожны, Touch будет очень горячим. Для подержания может быть полезно использовать полотенце при поддевании.

Вставьте край инструмента для вскрытия iPod между передним стеклом и пластиковым ободком рядом с кнопкой «Домой».

Не пытайтесь поддевать между пластиковым ободком и стальной задней крышкой.

Подденьте нижний край передней панели вверх, стараясь не сгибать стекло чрезмерно.

Если поднять переднюю панель слишком трудно, снова прогрейте и попробуйте ещё раз.

Когда появится достаточно места, чтобы взять нижний край передней панели, оторвите её от корпуса Touch, чтобы отлепить клей по левому и правому краям.

Если клей слишком трудно отделяется, используйте тепловой пистолет, чтобы его размягчить перед продолжением.

Из-за конструкции Touch 4-го поколения шлейф дигитайзера нельзя отсоединить до снятия логической платы. Обращайтесь с передней панелью крайне осторожно: она соединена с остальной частью устройства очень хрупким шлейфом дигитайзера.

Кроме того, шлейф дисплея очень короткий и подключён к логической плате рядом с верхней частью передней панели. Если он не отсоединится при освобождении верхнего края передней панели, обязательно отсоедините его инструментом для вскрытия iPod перед тем, как поворачивать переднюю панель наружу.

Аккуратно отведите верхнюю часть передней панели от клея, удерживающего её на Touch, следя за коротким шлейфом дигитайзера, соединяющим оба элемента.

Удалите следующие восемь винтов Phillips #00:

Один винт Phillips 3,5 мм

Два винта Phillips 3,0 мм

Один винт Phillips 2,3 мм

Один винт Phillips 2,4 мм

Три винта Phillips 2,0 мм

Используйте край инструмента для вскрытия iPod, чтобы поддеть тонкую стальную крышку вокруг тыльной камеры.

Обратите внимание на маленькую пружину, расположенную рядом с ободком возле камеры (выделена жёлтым).

Снимите стальную крышку с iPod.

Вставьте край инструмента для вскрытия под стальную среднюю пластину возле нижнего левого угла Touch.

Медленно подденьте вверх, чтобы отделить пластину от клея, прикрепляющего её к внутреннему пластиковому корпусу.

Если пластина всё ещё приклеена к логической плате, повторно нагрейте область, чтобы ослабить клей, затем медленно отделите пластину от логической платы с помощью инструмента для вскрытия.

Под пластиной находится тонкий, хрупкий ленточный кабель. При поддёве пластины будьте очень осторожны, чтобы не порвать кабель.

Этот кабель может прилипнуть к пластине и легко порваться, если не соблюдать осторожность. Работайте медленно и не натягивайте кабель.

Немного наклоните стальную среднюю пластину, чтобы отсоединить её от заднего корпуса.

Будьте осторожны, чтобы не порвать кусок медной ленты, соединяющий тыльную камеру со стальной средней пластиной.

Поднимите стальную среднюю пластину с заднего корпуса и оторвите кусок медной ленты, прилипший к тыльной камере.

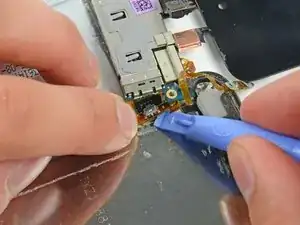

Используйте инструмент для вскрытия iPod, чтобы поддеть разъём наушников и вытащить его из гнезда на логической плате.

Удалите один винт Phillips 2,6 мм, закрепляющий сборку разъёма наушников к задней части корпуса.

Винт расположен под углом 90 градусов. Убедитесь, что вы удаляете его под этим углом.

Используйте инструмент для вскрытия iPod, чтобы аккуратно приподнять край разъёма наушников, ближайший к батарее, из его посадочного места.

Извлеките разъём наушников из его посадочного места в заднем корпусе.

Удалите следующие три винта возле верхнего края логической платы:

Один винт Phillips 2,0 мм

Два винта Phillips 2,3 мм

Используйте край инструмента для вскрытия iPod, чтобы аккуратно поддеть, но не извлекать, тыльную камеру из заднего корпуса.

Ещё не пытайтесь снимать тыльную камеру.

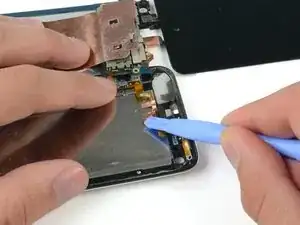

Используйте инструмент для вскрытия iPod, чтобы слегка приподнять край платы рядом с батареей настолько, чтобы захватить её другой рукой.

Не сгибайте плату чрезмерно, она очень тонкая и хрупкая.

Будьте очень осторожны, не поднимайте слишком сильно, так как ленточный кабель регулятора громкости всё ещё подключён и порвётся очень легко.

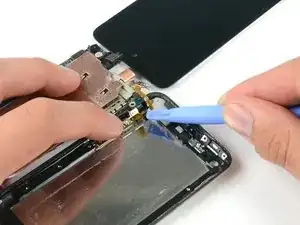

Одной рукой аккуратно приподняв плату, используйте инструмент для вскрытия iPod, чтобы приподнять плату рядом с медной лентой у верхнего края платы.

Плата будет достаточно приподнята, когда последний разъём сборки дисплея освободит верхний край задней панели.

С помощью пластикового инструментa для вскрытия аккуратно подденьте динамик iPod, чтобы вынуть его из выемки во внешнем корпусе.

Не пытайтесь полностью снять динамик. Он всё ещё припаян к нижней стороне платы.

Разместите динамик над аккумулятором, чтобы можно было продолжить установку батареи.

На следующих шагах Вы ослабите клей под аккумулятором, платой и рамкой под аккумулятором. Делайте это медленно, аккуратно и равномерно. Следите, чтобы не проколоть аккумулятор и не согнуть плату.

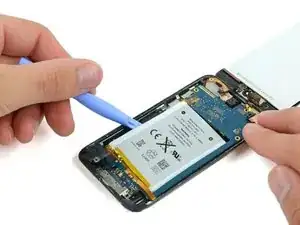

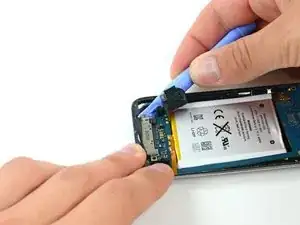

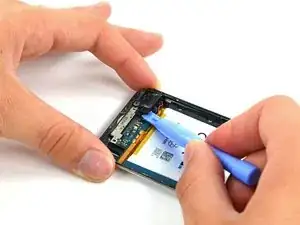

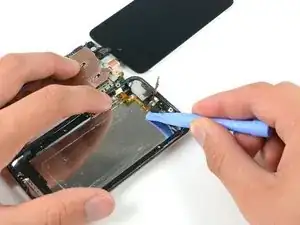

Используйте пластиковый инструмент для вскрытия, чтобы поддеть клей по трём открытым краям аккумулятора.

Не пытайтесь вытащить аккумулятор, просто начните ослаблять клей.

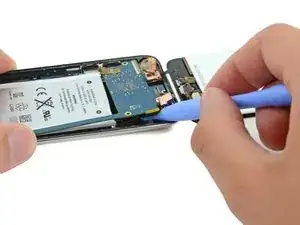

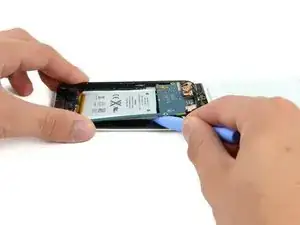

После того как края аккумулятора ослаблены, начните приподнимать край платы. Начинайте сверху и продвигайтесь вниз по стороне платы.

Чтобы не согнуть и не сломать плату, пока не пытайтесь её полностью снять. Док-коннектор всё ещё влит в рамку. Снова: Вы просто пытаетесь ослабить клей.

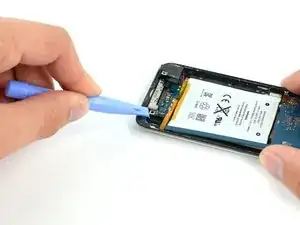

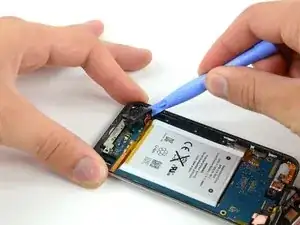

Пластиковым инструментом осторожно вытолкните док-коннектор из выемки во внешнем корпусе. Работайте по углам равномерно, пока коннектор не выйдет.

Поскольку док-коннектор присоединён к плате, выталкивание его из корпуса может вызвать гибкость платы. Будьте особенно осторожны, чтобы не деформировать плату окончательно.

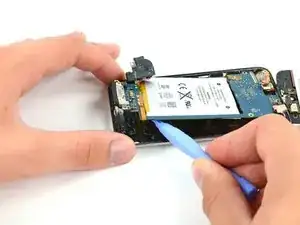

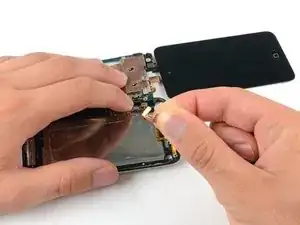

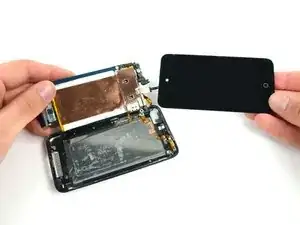

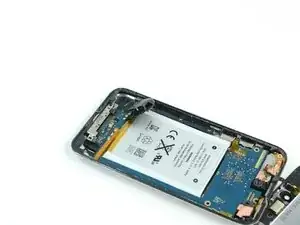

Когда весь клей под сборкой плата/аккумулятор освобождён, поднимите сборку с боку и аккуратно поверните её, чтобы получить доступ к нижней стороне аккумулятора.

Плата всё ещё прикреплена к задней панели. Не пытайтесь полностью отделить сборку, иначе Вы порвёте этот ленточный кабель.

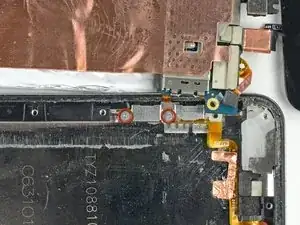

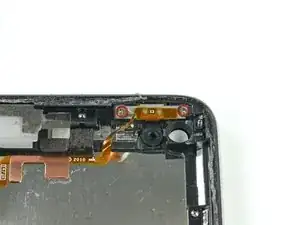

Удалите два винта Phillips #00 длиной 1.3 мм, фиксирующие металлическую крышку кабеля кнопок громкости/питания.

Поднимите и снимите металлическую крышку с задней панели.

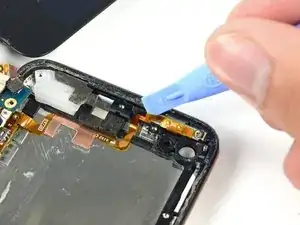

Углом пластикового инструмента аккуратно отведите ленточный кабель в сторону, чтобы получить доступ к винту под ним.

Не требуется сгибать или рвать кабель, просто сдвиньте его настолько, чтобы добраться до винта.

Удалите два винта Phillips длиной 2.0 мм, фиксирующие узел кнопки питания к задней панели.

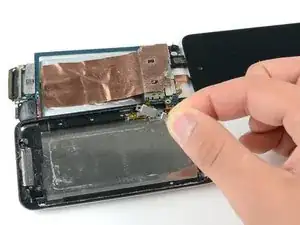

Краем пластикового инструмента отслойте кусок медной ленты, покрывающий узел кнопок громкости/питания.

Поднимите и удалите кусок медной ленты из Touch.

Подсуньте пластиковый инструмент под длинный участок ленточного кабеля, чтобы освободить его от задней панели.

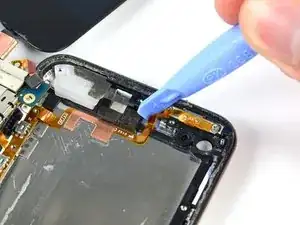

Подденьте пластиковым инструментом каждый регулятор громкости и отожмите узел, чтобы освободить его от корпуса.

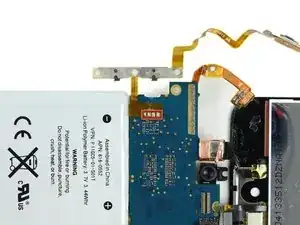

Переверните сборку платы/аккумулятора, чтобы получить доступ к точкам пайки ленточного кабеля.

На следующих шагах Вы будете выпаивать четыре контактные точки ленточного кабеля кнопок громкости/питания на плате.

Ленточный кабель кнопок громкости/питания присоединён через паяные площадки с маленькими отверстиями, которые проходят через кабель и присоединяются к плоским контактам на лицевой стороне платы. На этом шаге Вы будете нагревать каждую паяную площадку отдельно, одновременно используя металлическую лопатку, чтобы поддеть её от платы.

НЕ замыкайте соединение между паяными площадками на плате и на ленточном кабеле с помощью лопатки. Короткие замыкания могут повредить плату.

Остерегайтесь перегрева платы и кабеля. Держите жало паяльника на площадке только настолько, чтобы расплавился припой. Избыточное тепло может повредить плату или расплавить ленточный кабель.

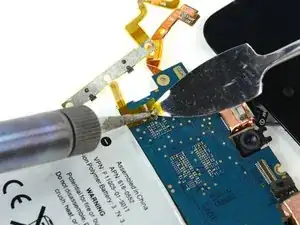

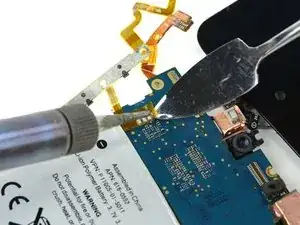

Начните с внешней стороны ленточного кабеля. Нагрейте крайнюю паяную площадку, одновременно аккуратно поддев кабель снизу, чтобы освободить его от платы. Повторите этот процесс для трёх оставшихся площадок, работая справа налево.

На этом этапе кабель должен быть отделён от платы.

Поднимите старый кабель из Touch и отложите в сторону.

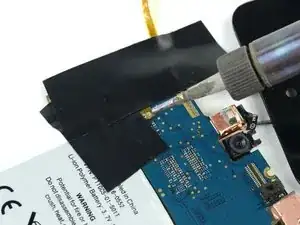

Установите заменяемый кабель на место и совместите крайний правый контакт с крайним правым паяным выводом. Используйте две узкие полоски электрической ленты, чтобы прижать кабель к паяным контактам.

Поместите две полоски ленты поверх конца ленточного кабеля, чтобы одновременно закрыть два самых левых паяных контакта и прижать контакты к плате.

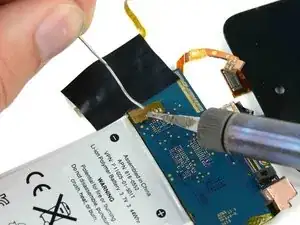

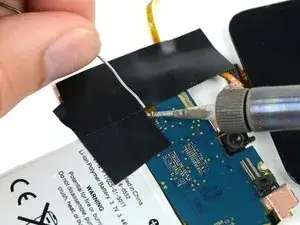

Нагрейте самый правый контакт до тех пор, пока припой под ним не расплавится, затем нанесите небольшое количество припоя на контакт, позволяя ему протечь через два отверстия в кабеле и на плату.

Не наносите слишком много припоя. Количество, необходимое для правильного соединения, минимально.

Как только припой протечёт в соединение, сразу же уберите шланг припоя и паяльник.

Повторите этот процесс для второго паяного вывода.

Удалите старую ленту и поместите новый кусочек ленты, чтобы зафиксировать кабель на месте, но оставьте открытыми оставшиеся два вывода. Если Вы удовлетворены положением кабеля относительно контактов на плате, продолжайте. Если нет — распаяйте первое соединение и попробуйте снова.

Припаяйте оставшиеся два контакта к плате, следя за тем, чтобы не перегреть кабель или плату.
