Замена Wi‑Fi антенны iPod Touch 4‑го поколения

Передняя панель iPod Touch 4‑го поколения приклеена к заднему корпусу. Настоятельно рекомендуется использовать тепловой пистолет для размягчения клея.

Установите тепловой пистолет на «низкий» режим и начните нагревать нижнюю часть Touch около кнопки «Домой».

Рекомендуется нагревать нужную область круговыми движениями, чтобы равномерно распределить тепло по устройству.

Осторожно: Touch будет очень горячим. Возможно, удобнее держать его в полотенце при поддевании.

Вставьте край инструмента для вскрытия iPod между передним стеклом и пластиковым ободком рядом с кнопкой «Домой».

Не пытайтесь поддеть между пластиковым ободком и стальным задним корпусом.

Подденьте нижний край передней панели вверх, осторожно, чтобы не сильно изогнуть стекло.

Если поддеть передний модуль слишком сложно, разогрейте его снова и повторите попытку.

Когда появится достаточно места, чтобы схватить нижний край передней панели, оторвите его от корпуса Touch, отрывая клей по левому и правому краям.

Если клей отделяется с трудом, перед продолжением используйте тепловой пистолет для его размягчения.

Из‑за конструкции Touch 4‑го поколения кабель дигитайзера невозможно отключить до снятия платы логики. Проявляйте крайнюю осторожность при обращении с передним модулем, так как он соединён с остальной частью Touch очень хрупким кабелем дигитайзера.

Кроме того, кабель передачи данных дисплея очень короткий и подключён к плате логики в верхней части переднего модуля. Если он не отсоединился при освобождении верхнего края переднего модуля, обязательно отсоедините его с помощью инструмента для вскрытия iPod перед тем, как откидывать передний модуль из Touch.

Осторожно отведите верхнюю часть переднего модуля от клея, фиксирующего его в Touch, учитывая короткий кабель дигитайзера, соединяющий компоненты.

Удалите следующие восемь винтов Phillips #00:

Один Phillips‑винт 3,5 мм

Два Phillips‑винта 3,0 мм

Один Phillips‑винт 2,3 мм

Один Phillips‑винт 2,4 мм

Три Phillips‑винта 2,0 мм

Используйте край инструмента для вскрытия iPod, чтобы поддеть тонкую стальную крышку у тыльной камеры.

Обратите внимание на маленькую пружину рядом с ободком рядом с камерой (выделена жёлтым).

Снимите стальную крышку с iPod.

Вставьте край инструмента для вскрытия под стальную среднюю пластину у нижнего левого угла Touch.

Медленно поднимайте, чтобы отделить пластину от клея, прикрепляющего её к пластиковому внутреннему корпусу.

Если пластина всё ещё прикреплена к плате логики, повторно нагрейте область, чтобы ослабить клей, затем медленно отделите пластину от платы логики с помощью инструмента для вскрытия.

Под пластиной находится тонкий, хрупкий ленточный кабель. При поднимании пластины будьте очень осторожны, чтобы не порвать кабель.

Этот кабель может прилипнуть к пластине и очень легко порваться, если вы не будете осторожны. Работайте медленно и не натягивайте кабель.

Немного наклоните стальную среднюю пластину, чтобы освободить её из заднего корпуса.

Будьте осторожны, чтобы не разорвать кусочек медной ленты, соединяющий тыльную камеру со стальной средней пластиной.

Поднимите стальную среднюю пластину с заднего корпуса и отклейте кусочек медной ленты, прилипший к тыльной камере.

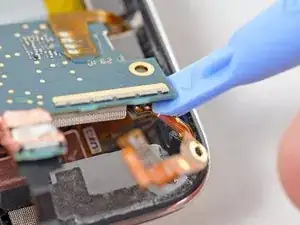

Осторожно приподняв верхний край платы логики, используйте край инструмента для вскрытия iPod, чтобы отподать разъём Wi‑Fi антенны от платы логики.

Удалите Wi‑Fi антенну из iPod.
