Замена ленточного кабеля кнопки «Домой» iPod Touch 4-го поколения

Фронтальная панель iPod Touch 4-го поколения приклеена к заднему корпусу. Рекомендуется использовать термофен для размягчения клея.

При установке термофена на «низкую» мощность начните нагревать нижнюю часть Touch вблизи кнопки «Домой».

Рекомендуется нагревать выбранный участок круговыми движениями для равномерного распределения тепла по устройству.

Осторожно: Touch будет очень горячим. Для удобства можно держать его в полотенце при поддевании.

Вставьте край инструмента для вскрытия iPod между передним стеклом и пластиковой рамкой рядом с кнопкой «Домой».

Не пытайтесь поддеть между пластиковой рамкой и стальным задним корпусом.

Подденьте нижний край передней панели вверх, осторожно, чтобы не чрезмерно изгибать стекло.

Если поддеть сборку передней панели слишком трудно, снова нагрейте её и попробуйте ещё раз.

Когда появится достаточно места, чтобы захватить нижний край передней панели, оторвите её от корпуса Touch, отщипывая клей по левому и правому краям.

Если клей слишком трудно отделяется, перед продолжением размягчите его термофеном.

Из-за конструкции Touch 4-го поколения кабель дигитайзера нельзя отсоединить, пока не будет извлечена логическая плата. Проявляйте крайнюю осторожность при обращении со сборкой передней панели, так как она прикреплена к остальной части Touch очень хрупким кабелем дигитайзера.

Кроме того, кабель данных дисплея очень короткий и подключён к логической плате в верхней части сборки передней панели. Если он не отсоединился при освобождении верхнего края сборки передней панели, обязательно отсоедините его инструментом для вскрытия iPod перед тем, как откидывать переднюю панель наружу.

Осторожно оттяните верхнюю часть сборки передней панели от клея, крепящего её к Touch, учитывая короткий кабель дигитайзера, соединяющий эти компоненты.

Удалите следующие восемь винтов Phillips #00:

Один винт Phillips 3,5 мм

Два винта Phillips 3,0 мм

Один винт Phillips 2,3 мм

Один винт Phillips 2,4 мм

Три винта Phillips 2,0 мм

Используйте край инструмента для вскрытия iPod, чтобы поддеть тонкую стальную крышку над объективом задней камеры.

Обратите внимание на маленькую пружину, расположенную рядом с рамкой рядом с камерой (выделена желтым).

Снимите стальную крышку с iPod.

Вставьте край инструмента для вскрытия под стальную среднюю пластину вблизи нижнего левого угла Touch.

Медленно подденьте вверх, чтобы отделить пластину от клея, прикрепляющего её к пластиковому внутреннему корпусу.

Если пластина всё ещё прикреплена к логической плате, снова разогрейте участок, чтобы ослабить клей, затем медленно отделите пластину от логической платы с помощью инструмента для вскрытия.

Под пластиной находится тонкий, хрупкий ленточный кабель. При поддевании пластины будьте очень осторожны, чтобы не порвать кабель.

Этот кабель может прилипнуть к пластине и легко порваться, если вы будете неаккуратны. Работайте медленно и не напрягайте кабель.

Незначительно наклоните стальную среднюю пластину, чтобы освободить её от заднего корпуса.

Будьте осторожны, чтобы не порвать кусок медной ленты, соединяющий заднюю камеру со стальной средней пластиной.

Поднимите стальную среднюю пластину с заднего корпуса и отделите кусок медной ленты, приклеенный к задней камере.

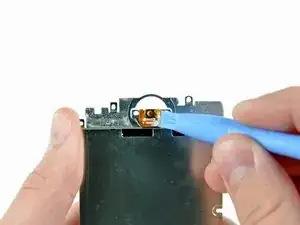

Отделите ленточный кабель кнопки «Домой» от передней стороны стальной средней пластины с помощью пластикового инструмента для вскрытия.

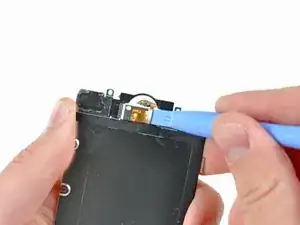

Аналогичным образом отделите ленточный кабель кнопки «Домой» от задней стороны стальной средней пластины.

Удалите ленточный кабель кнопки «Домой» из сборки стальной средней пластины.
