Замена задней камеры iPod Touch 4-го поколения

Передняя панель iPod Touch 4-го поколения приклеена к задней крышке. Настоятельно рекомендуется использовать тепловой фен для размягчения клея.

Установите фен на низкую мощность и начните нагревать нижнюю часть Touch вблизи кнопки "Домой".

Рекомендуется нагревать нужную область круговыми движениями, чтобы равномерно распределить тепло по устройству.

Остерегайтесь — Touch будет очень горячим. Возможно, будет удобно держать его в полотенце при поддевании.

Вставьте край инструмента для вскрытия iPod между передним стеклом и пластиковым ободком рядом с кнопкой "Домой".

Не пытайтесь поддевать между пластиковым ободком и стальной задней крышкой.

Подденьте нижний край передней панели вверх, следя за тем, чтобы не перегнуть стекло.

Если поддевание передней панели даётся трудно, заново прогрейте и попробуйте снова.

Когда появится достаточно места, чтобы схватить нижний край передней панели, отведите её от корпуса Touch, отрывая клей по левому и правому краям.

Если клей слишком трудно отделяется, перед продолжением размягчите его тепловым феном.

Из-за конструкции Touch 4-го поколения кабель дигитайзера нельзя отсоединить до снятия логической платы. Будьте крайне осторожны при обращении с передней панелью, поскольку она соединена с остальной частью Touch очень хрупким кабелем дигитайзера.

Также кабель передачи данных дисплея очень короткий и подключён к логической плате рядом с верхней частью передней панели. Если он не отсоединится при освобождении верхнего края передней панели, обязательно отсоедините его с помощью инструмента для вскрытия iPod, прежде чем поворачивать переднюю панель наружу.

Аккуратно оттяните верх передней панели от клея, удерживающего её на Touch, следя за коротким кабелем дигитайзера, соединяющим оба компонента.

Удалите следующие восемь винтов Phillips №00:

Один винт Phillips 3.5 мм

Два винта Phillips 3.0 мм

Один винт Phillips 2.3 мм

Один винт Phillips 2.4 мм

Три винта Phillips 2.0 мм

Используйте край инструмента для вскрытия iPod, чтобы поддеть тонкую стальную крышку над задней камерой.

Обратите внимание на маленькую пружинку, расположенную рядом с ободком возле камеры (выделена жёлтым).

Снимите стальную крышку с iPod.

Вставьте край инструмента для вскрытия под стальную среднюю пластину внизу слева от Touch.

Медленно подденьте вверх, чтобы отделить пластину от клея, фиксирующего её к внутреннему пластиковому корпусу.

Если пластина всё ещё прикреплена к логической плате, снова разогрейте область, чтобы ослабить клей, затем медленно отделите пластину от логической платы с помощью инструмента для вскрытия.

Под пластиной проходит тонкий хрупкий шлейф. При поддевании пластины будьте очень осторожны, чтобы не порвать шлейф.

Этот шлейф может прилипнуть к пластине и порвётся очень легко, если не соблюдать осторожность. Работайте медленно и не натягивайте шлейф.

Немного наклоните стальную среднюю пластину, чтобы отстегнуть её от задней крышки.

Осторожно, чтобы не порвать кусок медной ленты, соединяющий заднюю камеру со стальной пластиной.

Поднимите стальную среднюю пластину с задней крышки и оторвите кусок медной ленты, приклеенный к задней камере.

Удалите следующие три винта возле верхнего края логической платы:

Один винт Phillips 2.0 мм

Два винта Phillips 2.3 мм

Используйте край инструмента для вскрытия iPod, чтобы аккуратно поддеть, но не извлекать, заднюю камеру от задней крышки.

Ещё не пытайтесь извлечь заднюю камеру.

Используйте инструмент для вскрытия iPod, чтобы немного приподнять край логической платы рядом с аккумулятором настолько, чтобы можно было ухватить её другой рукой.

Не сгибайте логическую плату чрезмерно, она очень тонкая и хрупкая.

Будьте очень осторожны, не поднимайте слишком сильно — кабель регулятора громкости всё ещё подключён и порвётся очень легко.

Пока аккуратно поднимаете логическую плату одной рукой, используйте инструмент для вскрытия, чтобы приподнять плату у медной ленты у верхнего края логической платы.

Логическая плата будет поднята достаточно, когда последний разъём сборки дисплея освободится от верхнего края задней крышки.

Используйте инструмент для вскрытия iPod, чтобы отодрать край жёлтой ленты каптон, покрывающей заднюю камеру и логическую плату.

Продолжайте отрывать ленту от основания разъёма задней камеры.

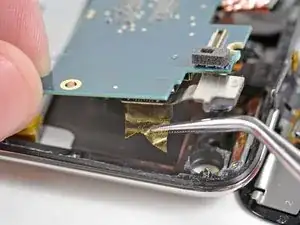

Используйте пинцет, чтобы схватить и удалить ленту с верхней части разъёма задней камеры.

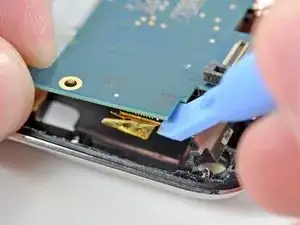

Используйте край инструмента для вскрытия iPod, чтобы отжать разъём задней камеры от его гнезда на логической плате.

Извлеките заднюю камеру из Touch.
