Замена печатной платы Garmin nüvi 3590 LMT

Выключите устройство, нажав и удерживая кнопку питания в верхнем левом углу устройства.

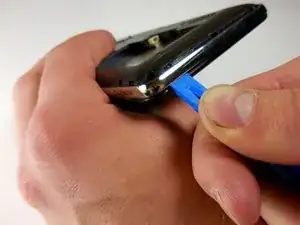

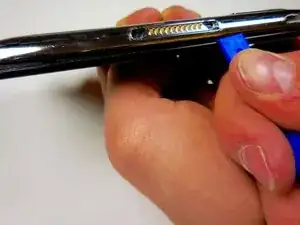

Используйте пластиковый инструмент для вскрытия, чтобы отжать защёлки на чёрной задней крышке устройства, упирая инструмент о рамку по периметру устройства.

Когда все защёлки отщёлкнутся, снимите заднюю крышку.

Задняя крышка является отдельной частью от устройства.

Используя пластиковую лопатку, аккуратно снимите белую планку, подключённую к аккумулятору, потянув планку в направлении, противоположном месту её подключения.

Используйте пластиковую лопатку, чтобы приподнять аккумулятор и отвести его от устройства.

Не прокалывайте и не сгибайте аккумулятор. Это может привести к серьёзным проблемам со здоровьем.

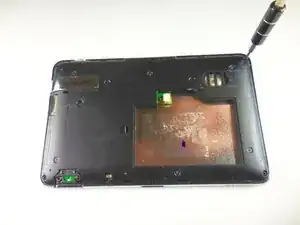

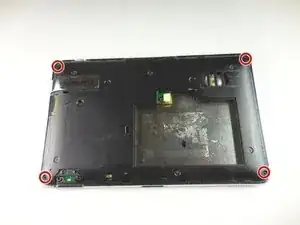

Используя бит T5, отвинтите четыре винта длиной 5,7 мм в четырёх углах устройства.

Подденьте пластиковым инструментом для вскрытия защёлки между чёрным экраном и металлической рамкой по периметру устройства.

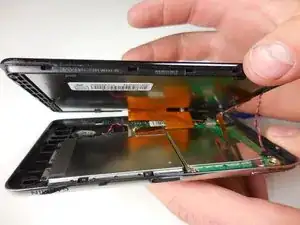

Не пытайтесь силой разъединять две части после отщёлкивания защёлок, так как между ними есть соединения, которые могут порваться.

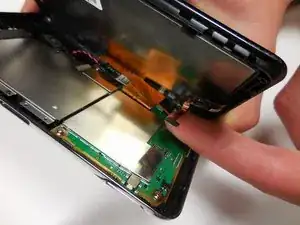

Пальцами отсоедините красный и чёрный провод от задней части экрана.

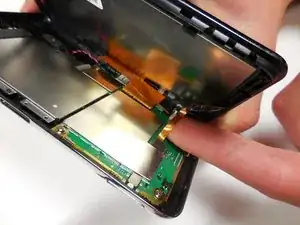

Пальцем потяните вверх меньшую оранжевую планку от печатной платы.

Для большего оранжевого разъёма есть белая защёлка, фиксирующая соединение с платой.

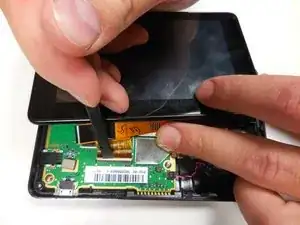

Осторожно приподнимите эту защёлку тонкогубцами с широкой насадкой или пластиковой лопаткой и снимите оранжевый разъём с печатной платы.

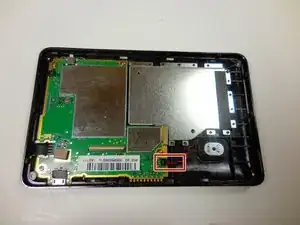

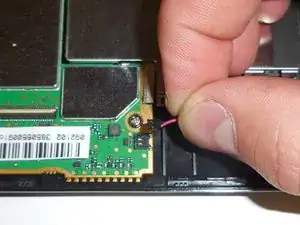

Найдите красный и чёрный провод, подключённые к плате через круглую чёрную резиновую прокладку, которая соединяется с другой частью устройства. Аккуратно потяните провод вверх от платы.

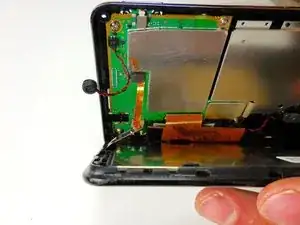

Разъедините соединение между динамиком и платой, аккуратно потянув провод вверх.

Используя бит J000, отвинтите четыре винта длиной 4,0 мм с углов платы.

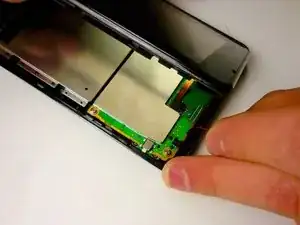

Начиная рядом с кнопкой питания, подденьте плату лопаткой, чтобы приподнять её по периметру рамки.
