Замена батареи Garmin Nuvi 2689 LMT
Неисправная батарея может привести к тому, что устройство не включится или не будет заряжаться. Замените её.
Шаг 1

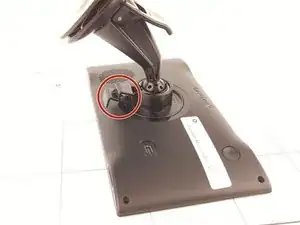

Удалите подставку, нажав на вкладку и потянув круглую пластиковую деталь от устройства Garmin.
Шаг 2

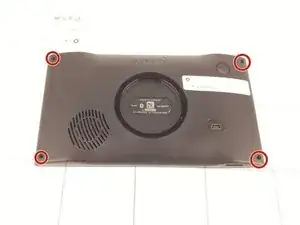

Удалите четыре шестигранных винта длиной 4 мм из четырех углов устройства.
Для этого потребуется отвертка T5.
Шаг 3

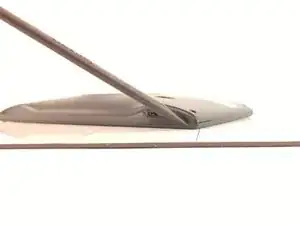

Положите устройство экраном вниз, нижней частью к вам. Существуют два шва, верхний из которых искусственный.
Это настоящий шов, откройте его с помощью пластикового инструмента на следующем шаге.
Шаг 4

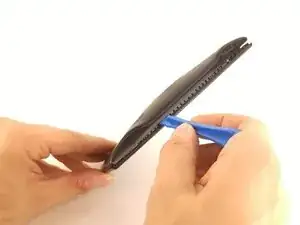

Упорно введите пластиковую лопатку в нижний шов и приподнимите секцию. Используйте движение отжима/нажатия, чтобы ввести инструмент в устройство, пока не услышите щелчок.
Повторите это по всему периметру шва.
Шаг 5

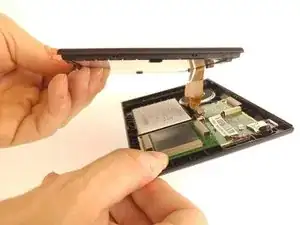

Как только шов будет полностью разделен, вы сможете легко поднять заднюю часть от экрана.
Шаг 6
Подвиньте угловой пластиковый инструмент под соединитель в месте соединения проводов и осторожно поднимите.
Батарея соединена с основной платой через два провода, красного и зеленого цвета, и прикреплена белым разъемом. Она должна легко отсоединиться.
Шаг 7

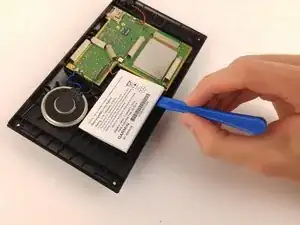

Белая батарея прикреплена к корпусу с помощью клея. Вам будет легко приподнять батарею с помощью инструмента.
Заключение
Подключите новую батарею к тому же разъему, провода должны быть направлены в ту же сторону.
Проверьте устройство, включив его.
Если устройство включается, закрепите новую батарею на месте с помощью клея или ленты.
Соберите корпус обратно и установите 4 винта, снова используя биту T5.
Перевод руководства с ifixit.com
