Замена аккумулятора Garmin Nüvi 370
В этом руководстве ремонтник заменяет аккумулятор устройства, разбирая его, чтобы получить доступ к материнской плате, что, в свою очередь, позволяет добраться до аккумулятора.
Руководство перед выполнением:
Разборка Garmin Nuvi 370 на основные компоненты
Используемые инструменты:
- Тонкие пинцеты
- Лопатка
Предполагаемое время: 10 минут
Шаг 1
После выполнения инструкций в основном руководстве по разборке экран должен быть отсоединен от материнской платы.
Шаг 2

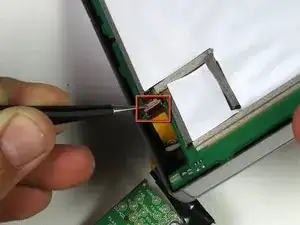

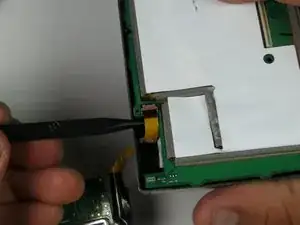

Используйте пинцеты или лопатку, чтобы отогнуть коричневый зажим от шлейфа (разъем ZIF) и аккуратно извлеките разъем ZIF и кабель из-под открытого зажима.
Шаг 3

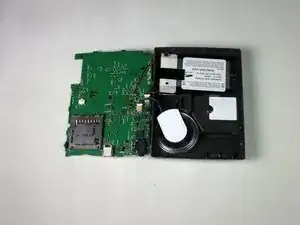

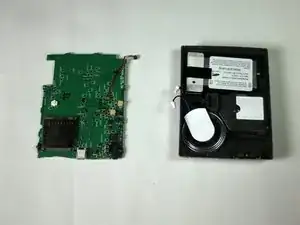

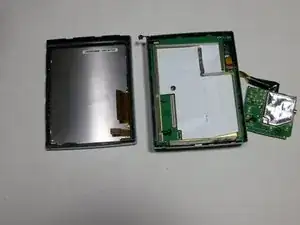

Теперь материнская плата сможет свободно отделиться от задней крышки; положите ее горизонтально рядом с корпусом.
Шаг 4

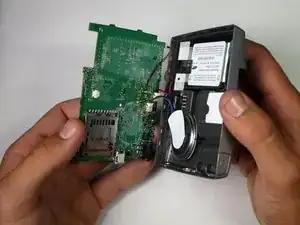

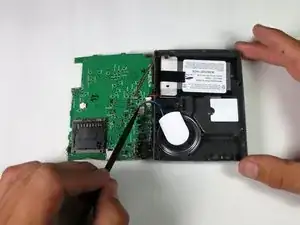

Отключите динамик и аккумулятор от их разъемов на материнской плате. Это должно полностью отключить материнскую плату от задней панели.
Рекомендуется использовать пинцеты или лопатку для большей точности.
Шаг 5

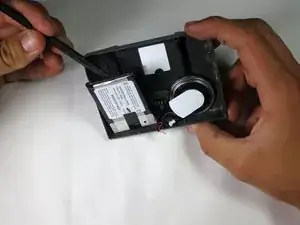

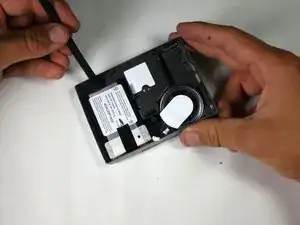

Используя плоский край лопатки сверху, аккуратно подденьте аккумулятор от пластика.
Шаг 6

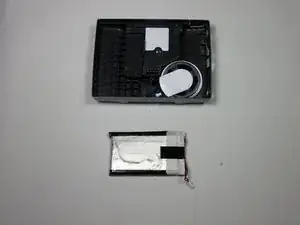

Теперь аккумулятор должен быть полностью отделен от других компонентов.
Установите новый, исправный аккумулятор.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
