Замена динамика Garmin nüvi 3590 LMT

Выключите устройство, нажав и удерживая кнопку питания в верхнем левом углу устройства.

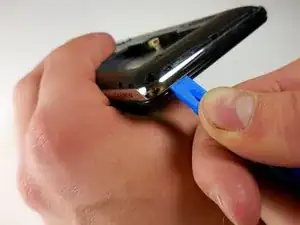

Используйте пластиковый инструмент для открытия, чтобы отжать защёлки на чёрной задней крышке, поддев инструментом рамку по периметру устройства.

Когда все защёлки выйдут из посадочных мест, снимите заднюю крышку.

Задняя крышка является отдельной частью от устройства.

С помощью пластикового лопаткообразного инструмента осторожно отсоедините белую вкладку, соединённую с батареей, потянув вкладку в направлении, противоположном месту её подключения.

Используйте пластиковый лопаткообразный инструмент, чтобы приподнять батарею и вынуть её из устройства.

Не прокалывайте и не сгибайте батарею. Это может привести к серьёзным проблемам со здоровьем.

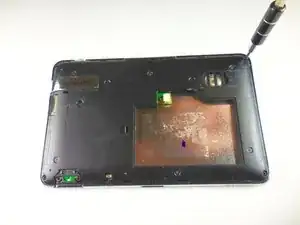

С помощью биты T5 отвинтите четыре винта длиной 5,7 мм в четырёх углах устройства.

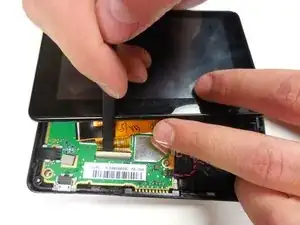

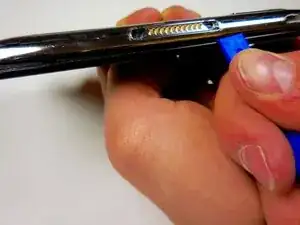

Подденьте пластиковым инструментом защёлки между чёрным экраном и металлической рамкой. Аккуратно обойдите периметр рамки.

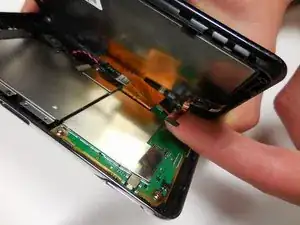

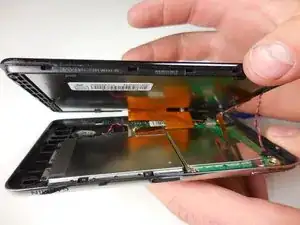

Не пытайтесь насильно разъединять две части после отщёлкивания защёлок — между ними есть соединения, которые можно порвать.

Пальцами снимите красный и чёрный провод с задней части экрана. Это соединение для датчика освещённости, а не для динамика.

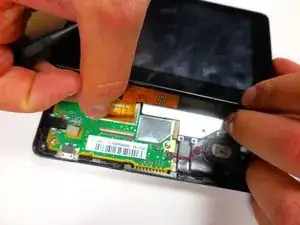

Потяните вверх за меньшую оранжевую вкладку пальцем от плат. Это соединение легко отключается.

Для большего оранжевого разъёма имеется белая защёлка, фиксирующая соединение с платой.

Осторожно поднимите эту защёлку тонкогубцами с широким наконечником или пластиковым лопаткообразным инструментом и снимите оранжевое соединение с платы.

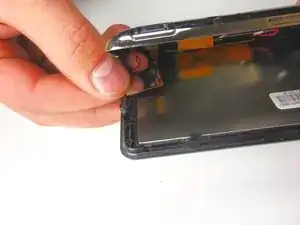

После подъёма белой защёлки вытащите ленточный разъём из платы.

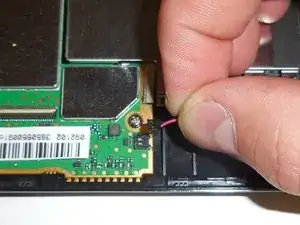

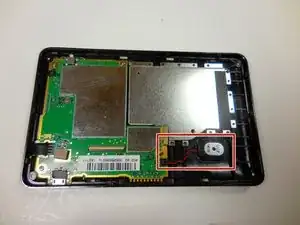

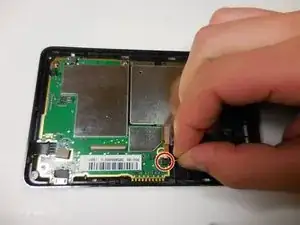

Найдите красный и чёрный провод, соединяющий динамик с платой. Пальцами (или пинцетом) аккуратно приподнимите штекер и снимите его с платы.

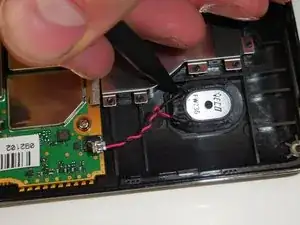

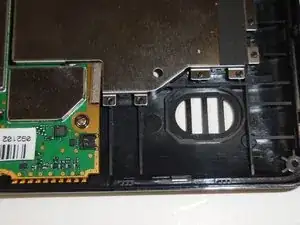

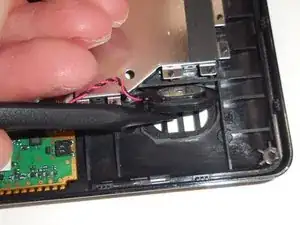

С помощью пластикового лопаткообразного инструмента приподнимите динамик и выньте его из рамки.
