Замена экрана Garmin Nuvi 2689LMT
В этом руководстве мы предоставим пошаговые инструкции, которые покажут, как правильно заменить сенсорный экран устройства.
Шаг 1

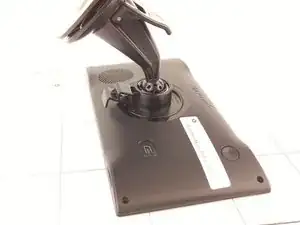

Снимите подставку, нажав на защелку и слегка наклонив круглой интерфейс назад от защелки, отодвигая её от устройства Garmin.
Шаг 2
Удалите четыре потайные винта размером 4 мм из четырех углов устройства, используя биту T5.
Шаг 3

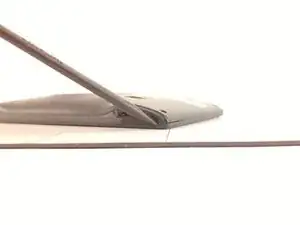

Поместите устройство экраном вниз на ровную поверхность, с нижней частью, обращенной к вам. Существенно два шва; верхний — искусственный.
Это настоящий шов — откройте его с помощью пластикового инструмента на следующем шаге.
Шаг 4

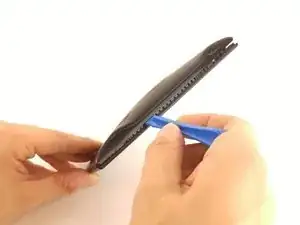

Твердо вставьте пластиковую лопатку в нижний шов и аккуратно подденьте участок. Используйте движение поддевания/толкания, чтобы вставить инструмент в устройство, пока не услышите щелчок.
Повторите это по всему периметру шва.
Шаг 5

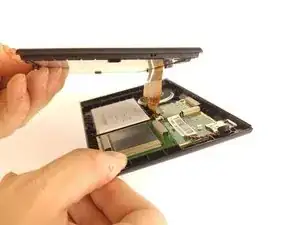

Не пытайтесь отделить устройство, пока все защелки не будут расстёгнуты. Как только шов полностью разделится, вы сможете легко поднять заднюю часть от экрана.
Шаг 6

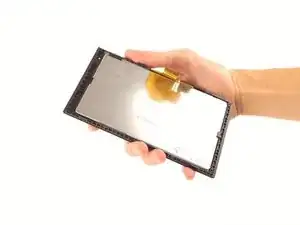

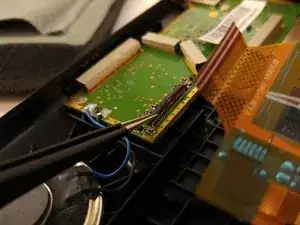

Возьмите новый экран и подключите плоский золотой провод к разъему, откуда вы удалили старый экран.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
