Замена микрофона Garmin Nuvi 370
В этом руководстве ремонтник заменяет микрофон, разобрав устройство для доступа к материнской плате.
Предварительное руководство:
Разборка Garmin Nuvi 370 на основные компоненты
Используемые инструменты:
- Тонкие пинцеты
- Лопатка
Предполагаемое время: 10 минут
Шаг 1

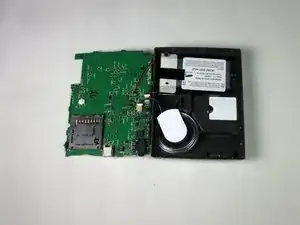

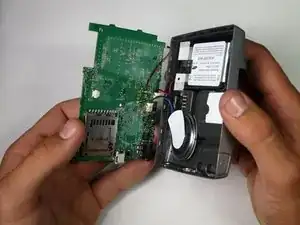

После выполнения инструкций в основном руководстве по разборке у вас должен быть отсоединенный экран от материнской платы.
Шаг 2

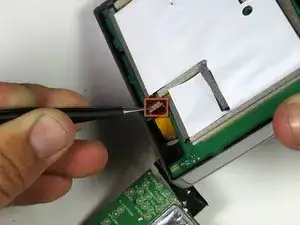

Используйте пинцеты или лопатку, чтобы поднять оранжевый зажим с шлейфа (разъем ZIF) и аккуратно извлеките разъем ZIF и кабель из-под открытого зажима.
Шаг 3

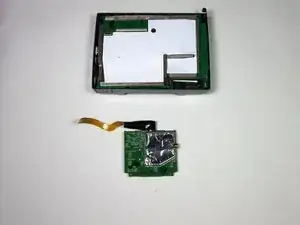

Теперь материнская плата свободно отделится от задней крышки; положите её на平 рядом с корпусом.
Шаг 4

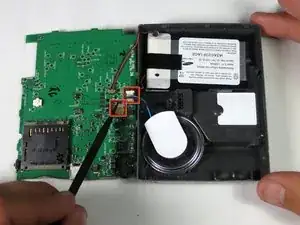

Отключите динамик и аккумулятор от их разъемов на материнской плате. Это должно полностью отключить материнскую плату от задней панели.
Этот шаг является необязательным, но рекомендуется, так как создаст больше места для работы.
Рекомендуется использовать пинцеты или лопатку для точности.
Шаг 5
Аккуратно вытяните провод микрофона из разъема. Рекомендуются пинцеты для точности.
Шаг 6

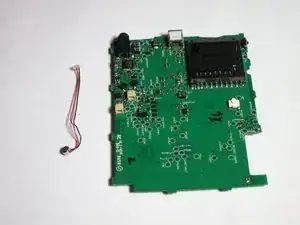

Компонент микрофона теперь должен быть полностью отделен от материнской платы.

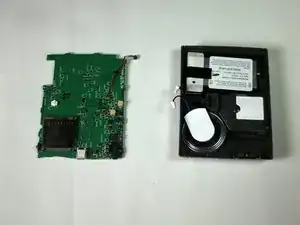

Подключите новый, функциональный компонент микрофона.
