Замена вспомогательного аудиовыхода Garmin Nuvi 370
В этом руководстве ремонтник заменяет разъём вспомогательного аудиовыхода устройства, разобрав его до материнской платы и выпаяв компонент.
Необходимое предварительное руководство:
Разборка Garmin Nuvi 370 до основных компонентов
Инструменты:
- Пинцет с тонкими наконечниками
- Лопатка
- Паяльник
- Инструмент для удаления припоя
- Медная оплётка
- Отсос для припоя
Примерное время: 15 минут
Шаг 1

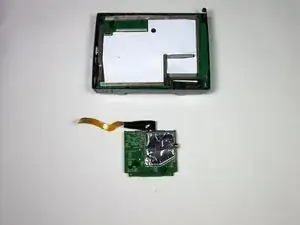

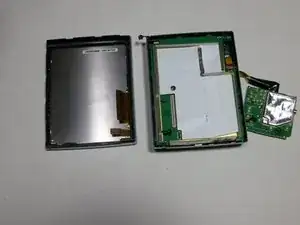

После выполнения инструкций из основного руководства по разборке экран должен быть отсоединён от материнской платы.
Шаг 2

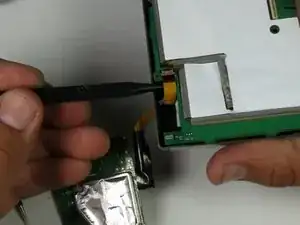

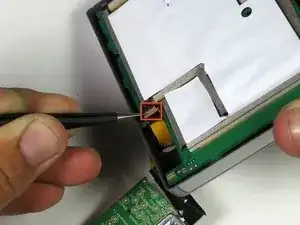

Используйте пинцет или лопатку, чтобы приподнять бежевую защёлку ленточного кабеля (ZIF-разъём) и аккуратно выньте разъём и кабель из-под открытой защёлки.
Шаг 3

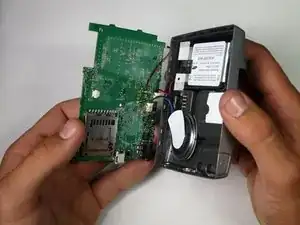

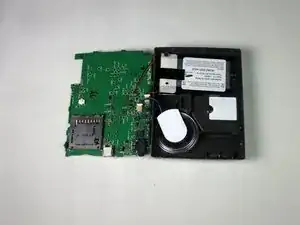

Материнская плата теперь свободно отделится от задней крышки; положите её ровно рядом с корпусом.
Шаг 4

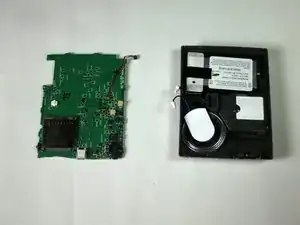

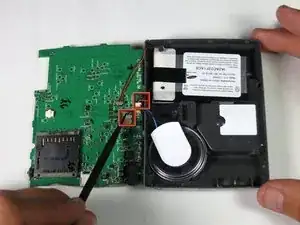

Отключите динамик и аккумулятор от их клемм на материнской плате. Это должно полностью отделить материнскую плату от задней панели.
При необходимости используйте пинцет или лопатку для точности.
Шаг 5

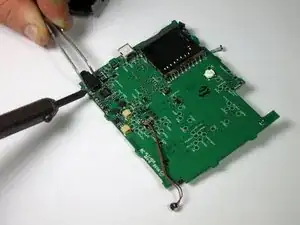

Выпаяйте разъём аудиовыхода. Используйте паяльник, чтобы расплавить припой на каждом выводе разъёма, и инструмент для удаления припоя, например отсос или медную оплётку.
Используйте пинцет, чтобы удерживать разъём для большей защиты и точности.
Шаг 6

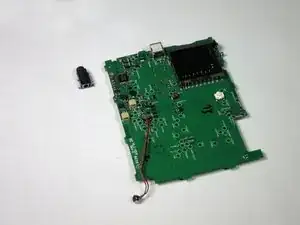

Разъём аудиовыхода должен быть полностью отделён от остальных компонентов.
Запаяйте новый рабочий аудиораазъём. Убедитесь, что все пайки чистые.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
