Замена динамика Garmin Nüvi 370
В этом руководстве ремонтник заменяет динамик устройства, разбирая устройство для доступа к материнской плате и динамику.
Предварительное руководство:
Разборка Garmin Nuvi 370 на основные компоненты
Используемые инструменты:
- Тонкие пинцеты
- Лопатка
О估计вая продолжительность: 10 минут
Шаг 1

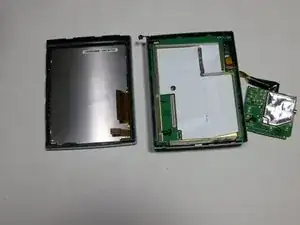

После выполнения инструкций в главном руководстве по разборке экран должен быть отсоединен от материнской платы.
Шаг 2

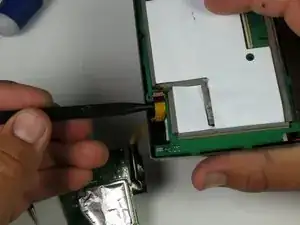

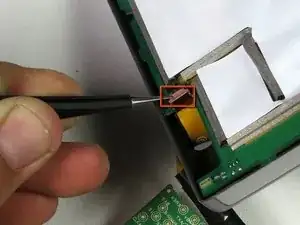

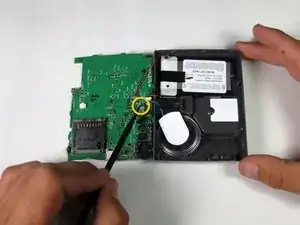

Используйте пинцеты или лопатку, чтобы поднять коричневый зажим с шлейфа (разъем ZIF) и аккуратно вытащить разъем ZIF и кабель из-под открытого зажима.
Шаг 3

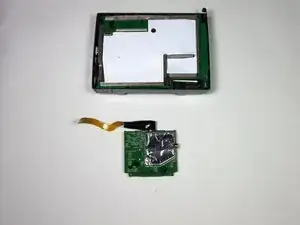

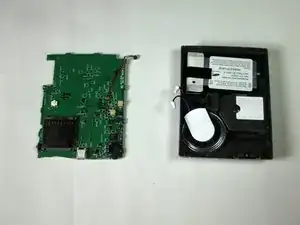

Материнская плата теперь свободно отделяется от заднего корпуса; положите её рядом с корпусом.
Шаг 4

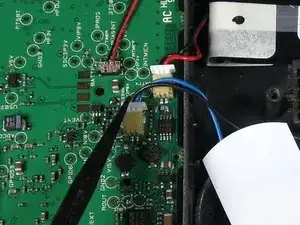

Отсоедините синий динамический кабель от материнской платы.
Кабель батареи отсоединён на этом изображении, и не обязательно это делать для установки нового динамика.
Шаг 5

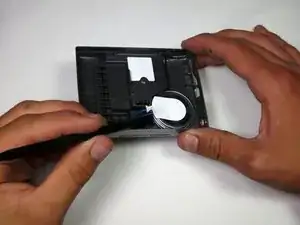

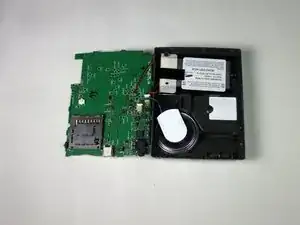

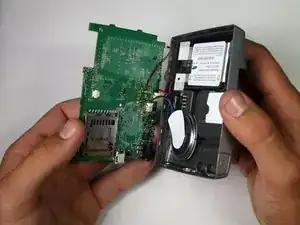

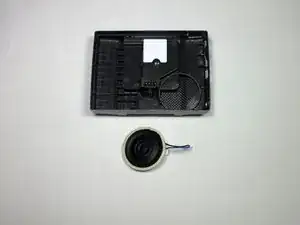

Отсоедините динамик от корпуса и вставьте новый, исправный динамик.
Батарея снята на изображении и не требуется для установки нового динамика.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
