Замена ЖК-дисплея Garmin Nüvi 370

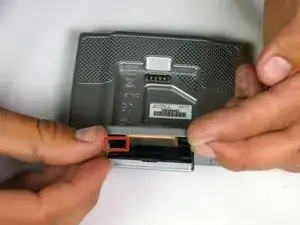

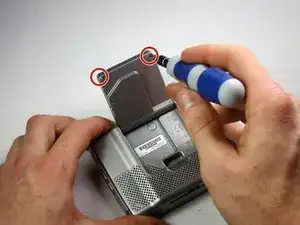

Отвинтите два винта на блоке антенны с помощью отвертки с торцевой головкой.

Размер винтов с торцевой головкой — T-5, примерно 1,5 мм.

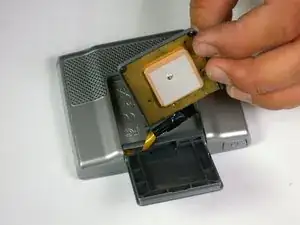

Осторожно подденьте блок антенны пальцами.

Будьте осторожны и постарайтесь не повредить маленький пластиковый язычок.

Выньте внутренний корпус, прикреплённый к корпусу антенны.

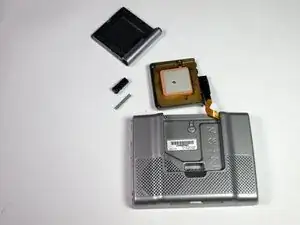

Снимите поворотный шарнир, соединяющий корпус антенны с основным устройством:

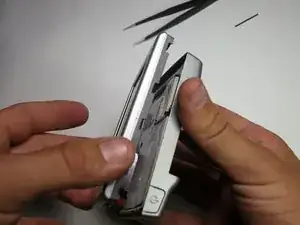

Вставьте пинцет в показанное место и сожмите пружину.

Выньте наружный корпус, удерживая пружину сжатой.

Осторожно, пружинная часть может выскочить неожиданно.

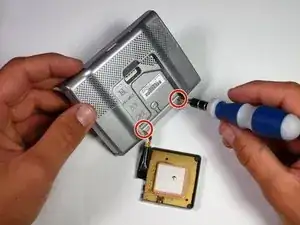

С помощью отвертки с торцевой головкой отвинтите два открывшихся винта, соединяющих переднюю и заднюю части устройства.

Размер винтов с торцевой головкой — T-5, примерно 1,5 мм.

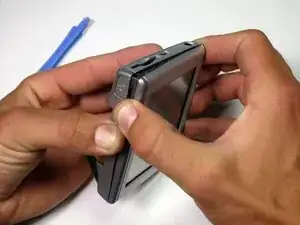

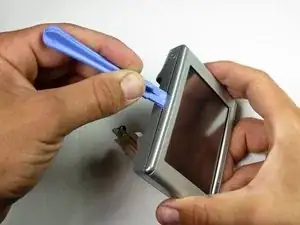

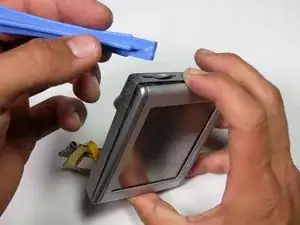

Вставьте пластиковый лопаточный инструмент в центр ребра, как показано на первой фотографии.

Сдвиньте пластиковый лопаточный инструмент вдоль центрального зазора устройства, убедившись, что каждое ребро освобождено, как показано на второй фотографии.

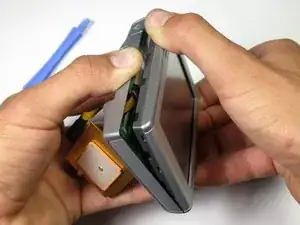

Отсоедините передний дисплей от задней панели устройства.

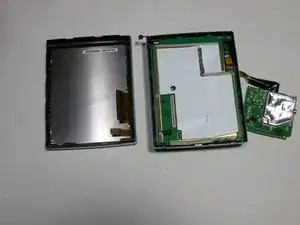

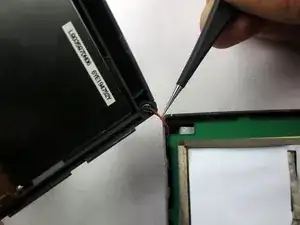

С помощью пинцета осторожно приподнимите микрофон с его посадочного места, чтобы полностью разделить устройство на две части.

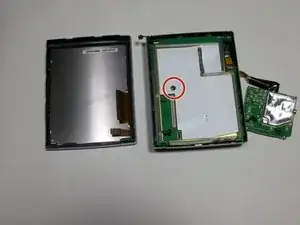

Наконец, снимите винт, который соединяет материнскую плату с задним корпусом, отверткой с головкой 3 мм.

После выполнения инструкций в основном руководстве по разборке у вас должен быть экран, отсоединённый от материнской платы.

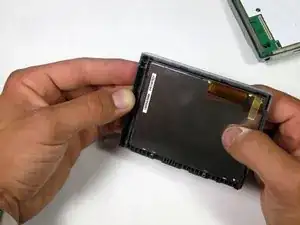

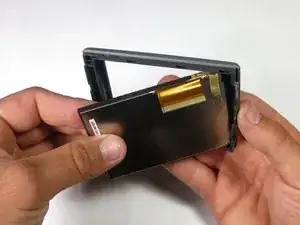

Держите переднюю пластиковую панель и экран, как показано.

Аккуратно нажмите на левый и верхний левый угол, чтобы экран вышел из пластикового корпуса.

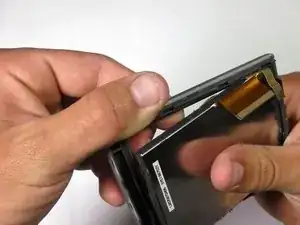

Когда верхний левый угол выйдет, аккуратно начинайте отсоединять нижнюю часть экрана, начиная с нижнего левого угла.

Наконец, аккуратно вытяните экран вправо из пластикового корпуса.

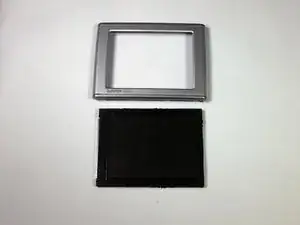

Экран теперь должен быть полностью отсоединён.

Установите новый рабочий дисплей.
