Замена динамика Garmin Nuvi 2689LMT

Начните со снятия подставки: нажмите на защёлку и откиньте круговой крепёж к себе, оттянув его от корпуса Garmin.

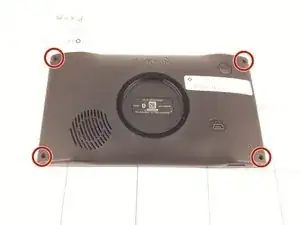

Отвинтите четыре винта с шестигранной головкой 4 мм, расположенных в четырёх углах устройства, с помощью биты T5.

Поместите устройство экраном вниз на ровную поверхность, нижняя часть должна быть обращена к вам. Видны два шва; верхний — декоративный.

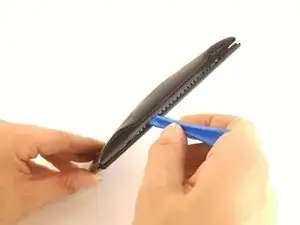

Разомкните шов с помощью пластикового приспособления для поддевания.

Плотно вставьте пластиковую лопатку в нижний шов и приподнимите участок. Используйте движение «поддеть/нажать», чтобы ввести лопатку в корпус.

Повторите по всему периметру шва.

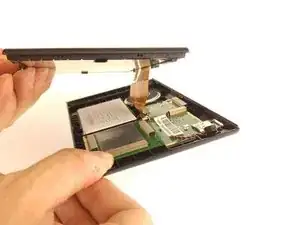

Не пытайтесь полностью разделить корпус до тех пор, пока все защёлки не будут отщёлкнуты. Как только шов полностью разомкнется, вы сможете легко приподнять заднюю крышку от экрана.

Аккумулятор подключён к основной плате двумя проводами красного и зелёного цвета и закреплён белым разъёмом.

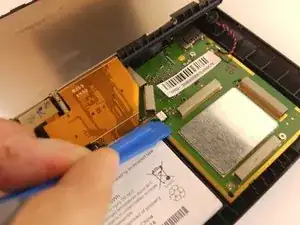

Отсоедините разъём с помощью лопатки.

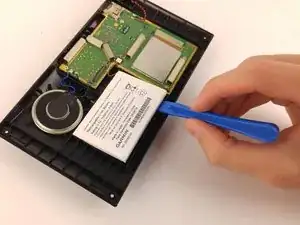

Белый аккумулятор приклеен к корпусу. Отделите его с помощью лопатки.

Снятие аккумулятора защищает его от повреждений и даёт больше пространства для работы.

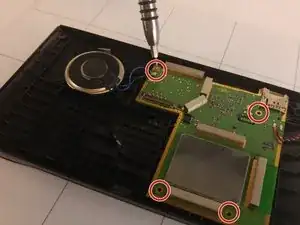

Отвинтите четыре винта с шестигранной головкой 4 мм с помощью биты T5.

Они расположены возле четырёх углов основной платы, как показано.

Осторожно поднимите и извлеките основную плату из пластикового корпуса устройства.

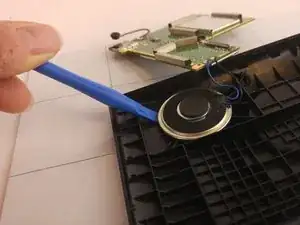

Снимите динамик — он расположен в корпусе, как показано — с помощью лопатки. Вводите лопатку по всему кромке динамика, чтобы обеспечить чистое снятие.

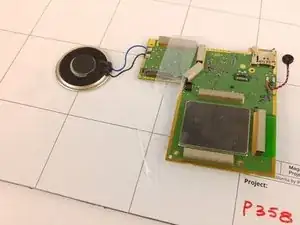

Зафиксируйте основную плату на чистой поверхности с помощью ленты, чтобы стабилизировать устройство.

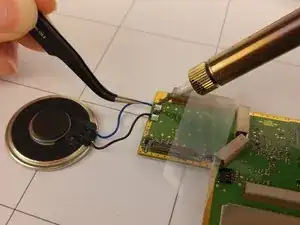

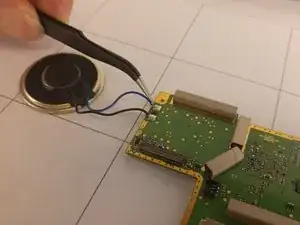

Распаяйте и разделите два металлических контакта на плате с помощью паяльника, затем удалите провода пинцетом.

Паяльники нагреваются до очень высоких температур и требуют осторожного обращения.

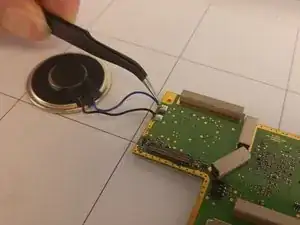

Установите новый динамик и припаяйте провода обратно на основную плату.

Старайтесь держать припой на контактах. Избегайте перегрева пластиковой платы.
