Замена стеклянного экрана Garmin nüvi 3590 LMT

Выключите устройство, нажав и удерживая кнопку питания в верхнем левом углу устройства.

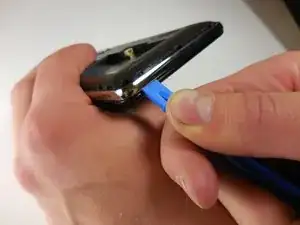

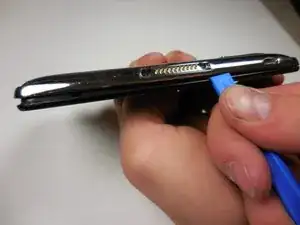

Используйте пластиковый инструмент для вскрытия, чтобы отделить защёлки на чёрной задней крышке устройства, поддев инструментом рамку по периметру устройства.

После того как все защёлки отщёлкнутся, снимите заднюю крышку.

Задняя крышка является отдельной деталью от устройства.

Используя пластиковую лопатку, аккуратно отведите белую бирку, соединённую с аккумулятором, от устройства, потянув бирку в противоположном от места соединения направлении.

Используйте пластиковую лопатку, чтобы приподнять аккумулятор и отвести его от устройства.

Не прокалывайте и не сгибайте аккумулятор. Это может привести к серьёзным для здоровья последствиям.

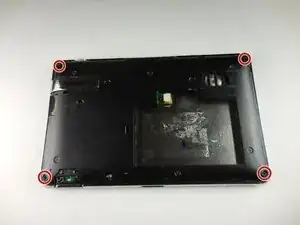

Используя бит T5, открутите четыре винта длиной 5,7 мм в четырёх углах на задней части устройства.

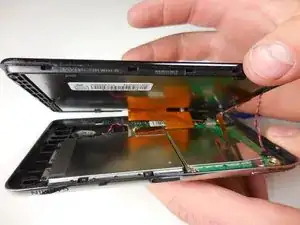

Используйте пластиковый инструмент для вскрытия, чтобы поддеть защёлки между чёрным экраном и металлической рамкой.

Не разделяйте две детали силой после отщёлкивания защёлок. Между ними есть соединения, которые можно порвать.

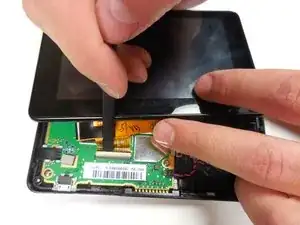

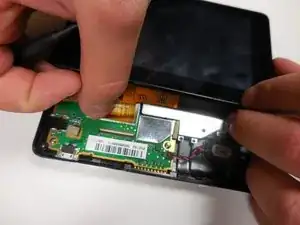

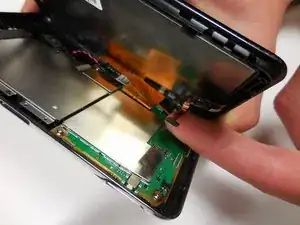

Пальцами потяните вверх красный и чёрный провод с задней стороны экрана.

Этот провод относится к динамику, поэтому будьте осторожны, чтобы не повредить его.

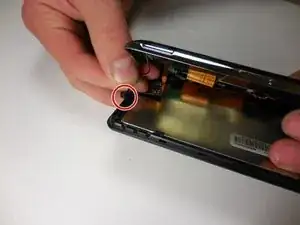

Пальцем потяните вверх маленькую оранжевую вкладку с платы.

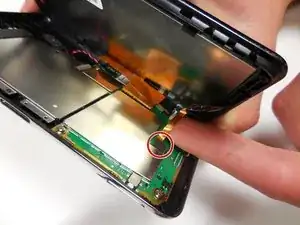

Для большего оранжевого разъёма имеется белая защёлка, удерживающая соединение с платой.

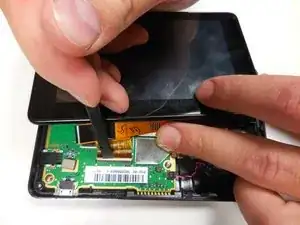

Аккуратно поднимите белую защёлку пластиковой лопаткой и снимите оранжевое соединение с платы.

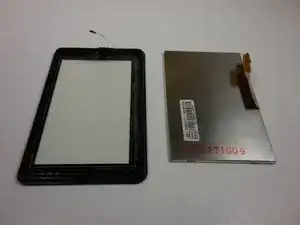

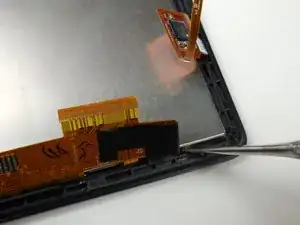

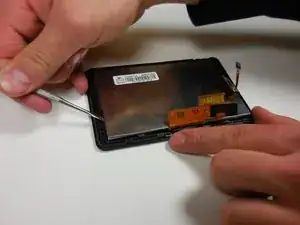

Используйте металлическую лопатку, чтобы поддеть и приподнять металлическую плату от стеклянной панели по периметру устройства.

Будьте осторожны, чтобы не повредить соединения.
