Замена антенны Insignia NS-B4111
В этом руководстве показано, как снять антенну с бумбокса.
Шаг 1

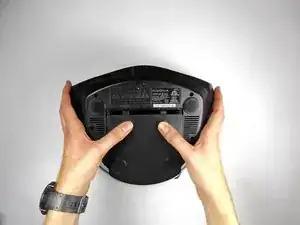

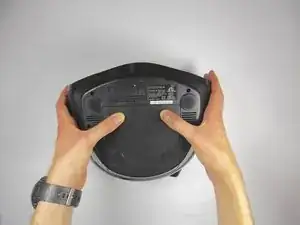

Отключите и снимите сетевой шнур. Переверните бумбокс вверх дном.
Удерживайте боковые стороны корпуса и с помощью больших пальцев откройте крышку батарейного отсека.
Шаг 2

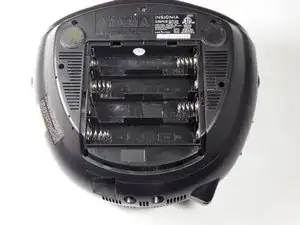

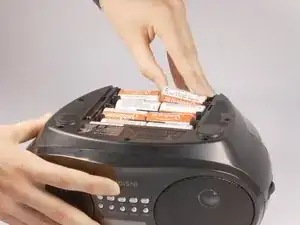

Вытяните батареи пальцами.
Шаг 3

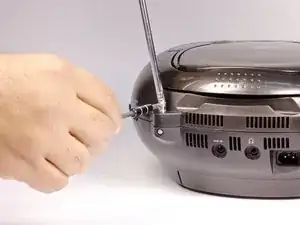

Установите бумбокс вертикально. Снимите винт 4 мм и две шайбы 6 мм с помощью отвертки Philips PH1.
Удалите внешнюю антенну.
Шаг 4

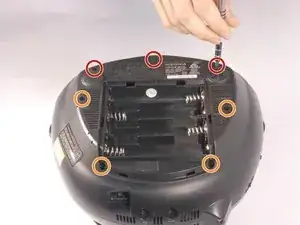

Снова переверните бумбокс вверх дном. С помощью отвертки Philips PH1 или плоской отвертки #3 снимите три черных винта 14 мм.
Снимите четыре хромированных винта 18 мм с помощью отвертки Philips PH1.
Шаг 5

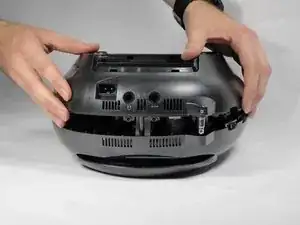

Аккуратно снимите нижнюю половину корпуса с верхней половины корпуса.

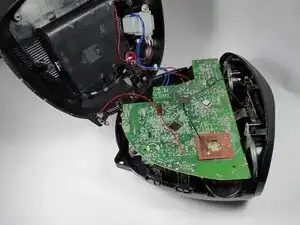

Основание антенны соединено с материнской платой красным проводом. Этот провод предотвратит полное разъединение двух половин.
Шаг 6

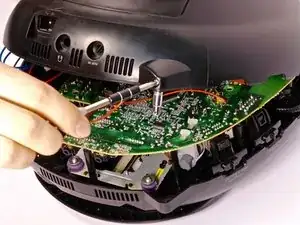

Снимите хромированный винт 10 мм с основания антенны с помощью отвертки Philips PH1. Уберите основание антенны из корпуса.

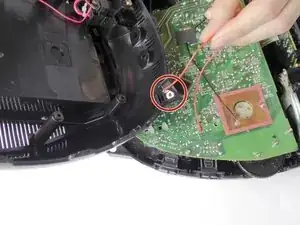

Этот красный провод теперь будет свободным, и вы можете вынуть его из слота основания антенны.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
