Замена клавиатуры Besta Super 5000
Это руководство пошагово покажет процесс ремонта и замены клавиатуры Besta Super 5000. Для замены клавиатуры не требуется специальное оборудование или обучение. Работа с электрическими устройствами всегда может быть опасной, поэтому соблюдайте предупреждения в каждом шаге, чтобы обеспечить свою безопасность и избежать повреждения клавиатуры.
Шаг 1

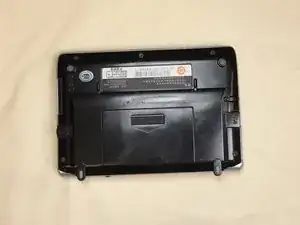

Переверните устройство так, чтобы штрих‑код смотрел вверх.
Шаг 2

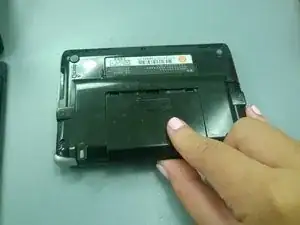

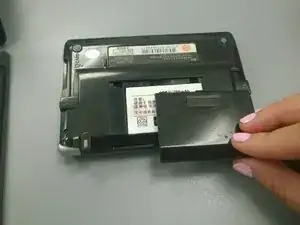

Поместите пальцы на отметку крышки батарейного отсека и потяните крышку вниз и снимите её с устройства.
Шаг 3

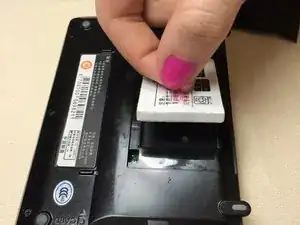

Потяните за язычок батареи вверх, чтобы извлечь батарею из устройства.
Шаг 4

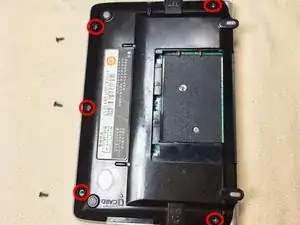

Удалите пять винтов по краю корпуса, используя отвёртку Phillips #0.
Шаг 5

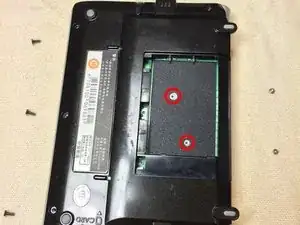

Удалите два винта за отсеком для батареи, используя отвёртку Phillips #0.
Шаг 6
Возможность повреждения устройства: все винты должны быть удалены перед началом этого шага. Не пытайтесь с силой разъединять корпус, если винты ещё в устройстве — вы можете его повредить.

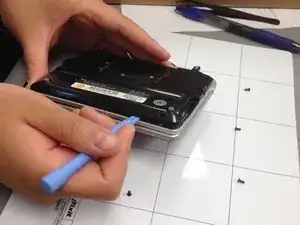

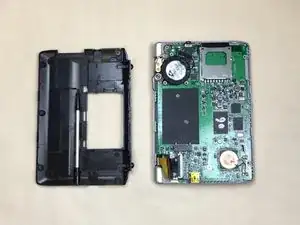

Осторожно снимите заднюю панель с помощью пластиковой лопатки для вскрытия.
Шаг 7

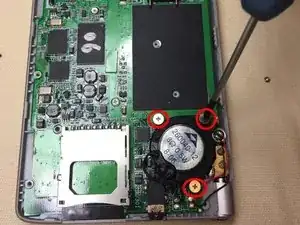

Удалите три серебристых винта из чёрной круглой батареи, используя отвёртку Phillips #0.
Шаг 8
Удалите пять маленьких винтов с материнской платы, используя отвёртку Phillips #0.
Шаг 9

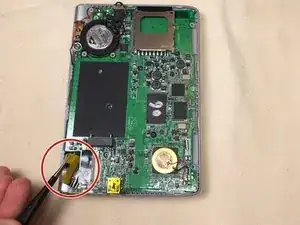

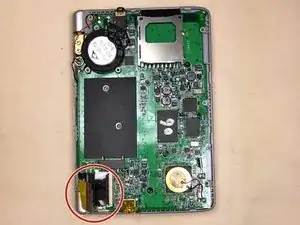

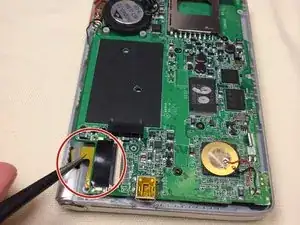

С помощью пинцета зажмите центр жёлтой шлейф‑ленты, расположенной в углу устройства.
Возможность повреждения устройства: не дергайте и не тяните шлейф резко.
Осторожно вытащите скрытую часть жёлтой ленты из-под материнской платы.
Шаг 10
Возможность повреждения устройства: все винты должны быть удалены перед началом этого шага. Не пытайтесь с силой отщёлкивать материнскую плату, если винты ещё в месте — вы можете её повредить.

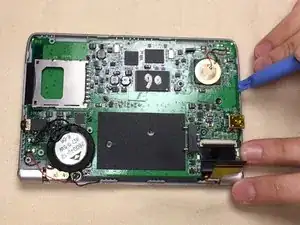

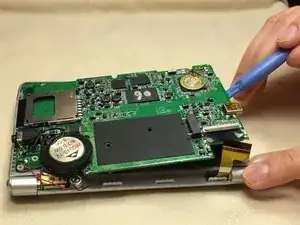

Осторожно приподнимите материнскую плату с помощью лопатки для вскрытия.
Шаг 11

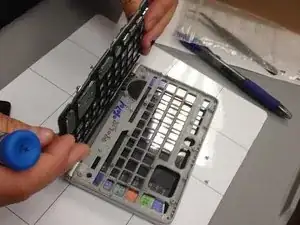

Извлеките материнскую плату из рамки корпуса.
Шаг 12

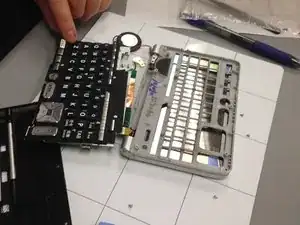

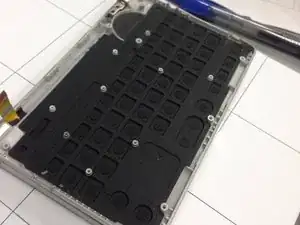

Снимите чёрный клавиатурный мат с материнской платы.
Установите материнскую плату на место.
Шаг 13

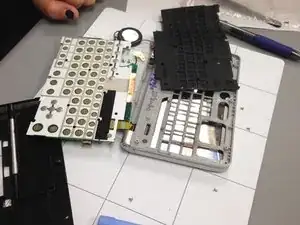

Замените старый клавиатурный мат на новый клавиатурный мат.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
