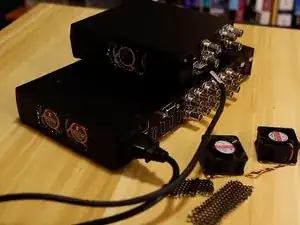

Обновление тихого вентилятора для BlackMagic ATEM Television Studio
Коммутатор BlackMagic ATEM Television Studio имеет ужасный дизайн с громким вентилятором. Эта процедура поможет вам обновить устройство, чтобы сделать его тихим.
ПРЕДУПРЕЖДЕНИЕ - ЭТО АННУЛИРУЕТ ВАШУ ГАРАНТИЮ!

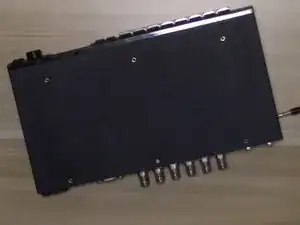

Шаг 1
2 винта с каждой стороны
6 винтов сверху

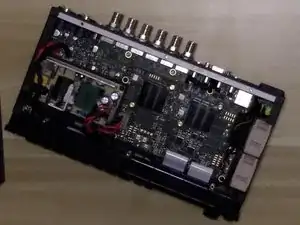

Шаг 2
Снимите оба вентилятора
2 - винта каждый
1 - кабель каждый
Шаг 3

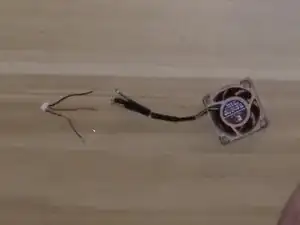

Оставьте немного длины для пайки и для подключения к основной плате.
Шаг 4

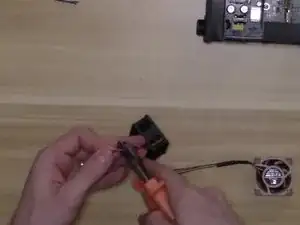

Снимите изоляцию с проводов, придайте форму и подготовьте, добавив термоусадочную трубку на провода (перед усадкой).
Шаг 5
Для обоих вентиляторов

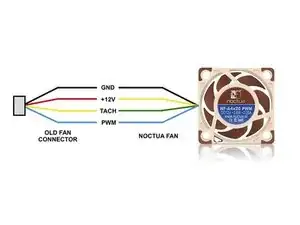

Припаяйте новый вентилятор к старому разъему, используя следующую распиновку.

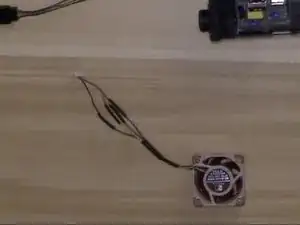

Подрегулируйте термоусадочную трубку так, чтобы она покрывала места пайки, и используйте термофен для усадки трубки.
Шаг 6

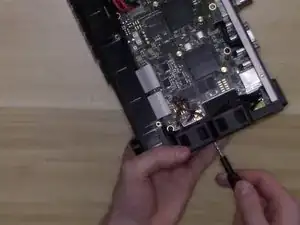

Соберите вентиляторы обратно в устройство с наклейкой вентилятора, обращенной наружу.
Шаг 7
ОПЦИОНАЛЬНО - Используйте маленькие круглые плоскогубцы, чтобы отломать решетку корпуса для достижения еще большей тишины вентилятора.
Шаг 8
Соберите корпус
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
