Замена вентилятора BlackMagic Hyperdeck Studio Mini

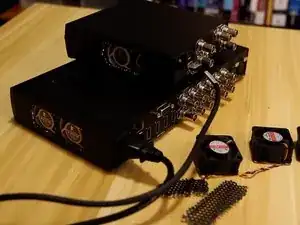

У BlackMagic Hyperdeck Studio Mini очень шумный вентилятор, который можно заменить для уменьшения шума.
ПРЕДУПРЕЖДЕНИЕ - ЭТО ПОРОЧИТ ВАШУ ГАРАНТИЮ!

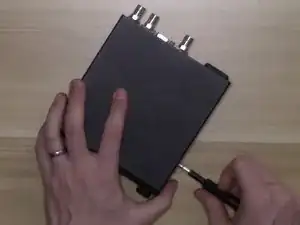

Шаг 1
4 винта с каждой стороны

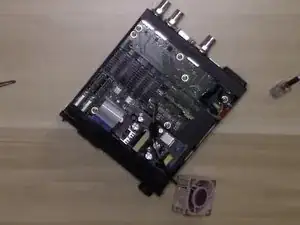

Шаг 2
2 - Винта
1 - Шнур для подключения

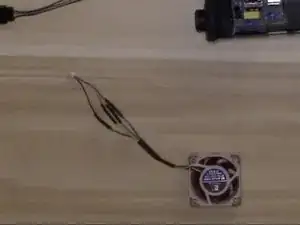

Шаг 3
Оставьте немного длины для припоя и для достижения разъема на основной плате.

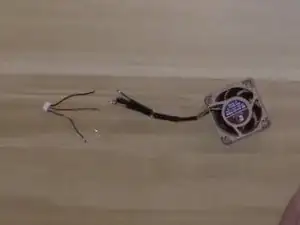

Шаг 4

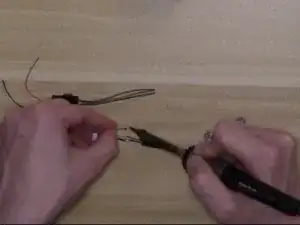

Очистите провода, покройте их оловом и подготовьте, добавив термоусадочную трубку на провода (перед усадкой).
Шаг 5

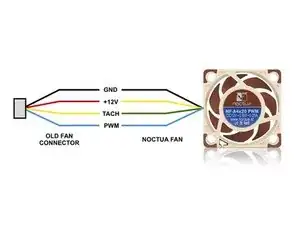

Припаяйте новый вентилятор к старому разъему, используя следующую распиновку.
Отрегулируйте термоусадочную трубку так, чтобы она покрывала места пайки, и используйте тепловую пушку для усадки трубки.
Шаг 6

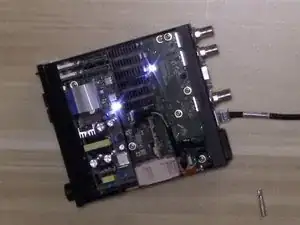

Соберите вентилятор обратно в устройство, направив метку вентилятора наружу.
Шаг 7
НЕОБЯЗАТЕЛЬНО - Используйте маленькие круглые плоскогубцы, чтобы сломать решетку корпуса для уменьшения шума вентилятора.
Шаг 8
Соберите корпус.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
