Разборка пульта дистанционного управления Sony Bravia RM-YD023

Снимите крышку отсека для батареек и батарейки

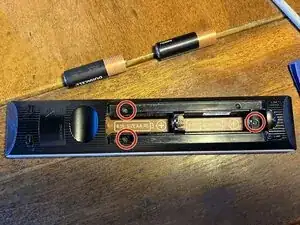

Снимите 3 винта (вероятно JIS №0 или №00)

Осторожно подденьте тот конец, который легче всего поддаётся, используя лопаточку, односторонний бритвенный лезвие или другой тонкий, прочный и жёсткий инструмент.

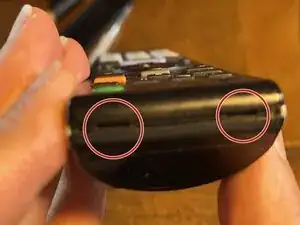

К сожалению, фотография размыта, но у меня легче всего отделялся верхний/передний конец (с ИК-диодом). Красные окружности указывают прямоугольные защёлки.

После ослабления одного конца одна из сторон, вероятно, будет легче отделяться. У меня это была левая сторона.

Начиная с ослабленного конца, аккуратно подденьте верхнюю панель над серебристой боковой вставкой по шву между этими двумя частями вдоль длины стороны.

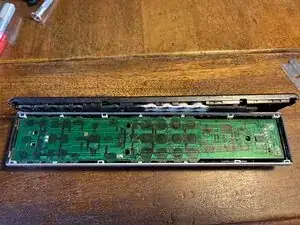

Когда сторона ослаблена по всей длине, скорее всего защёлки на противоположном конце освободятся. В этот момент верхняя панель можно поднять и вынуть.

Второе фото показывает точки защёлок слева. Третье фото показывает точки справа.

При необходимости извлеките резиновую проводящую пластину кнопок из верхней крышки. Возможно, она уже выпала под действием силы тяжести.

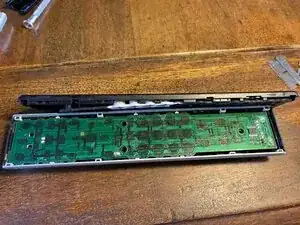

Учитывая расположение пружинных металлических контактов батареек в нижнем корпусе, извлеките печатную плату из нижнего корпуса. С лёгким поддёвом пружин плата поднимается прямо вверх и выходит наружу.

Нет необходимости снимать серебристые декоративные боковые панели, если не требуется глубокая очистка или ремонт повреждений в этих областях. Их можно снять, подняв прямо вверх (в направлении поверхности верхней панели в собранном виде).

Тщательно осмотрите плату и резиновую проводящую пластину кнопок на предмет повреждений:

Следы или остатки жидкости (сухие, влажные или мокрые)

Трещины в паяных соединениях (плата)

Повреждённые дорожки (плата)

Разрывы (резиновая кнопочная матрица)

На контактных площадках многих кнопок резиновой проводящей матрицы была очевидна засохшая жидкая грязь, а также на некоторых контактных зонах платы. Вода показалась лучшим растворителем для этих, по-видимому, пищевых загрязнений.

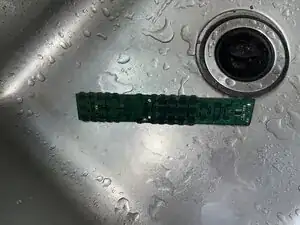

Промыл проводящую кнопку-матрицу, затем плату в водопроводной воде при комнатной температуре, аккуратно протирая пальцами там, где необходимо, пока не удалится вся видимая грязь.

Также промыл верхнюю панель, нижний корпус и пластиковое кольцо селектора стрелок в водопроводной воде.

Тщательно высушил все эти детали на солнце.

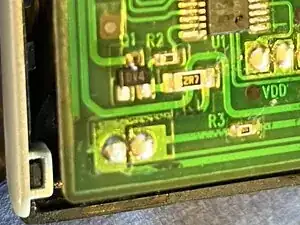

Паяные соединения выглядели нормально, но две дорожки на плате показались сомнительными (третье фото). Проверка сопротивления показала приемлемые значения, поэтому оставил их без вмешательства. Это может стать точкой отказа в будущем.

Эти конкретные шаги могут не полностью соответствовать неисправности Вашего пульта. Добавляйте, исключайте или изменяйте шаги в зависимости от выявленного состояния.

Исторически резиновые проводящие матрицы кнопок склонны терять проводимость — особенно наиболее используемые кнопки становятся туже при нажатии. Для этого пульта подобных проблем не обнаружено, но стоит проверить во время разборки.

Проверяйте каждую контактную поверхность резиновой кнопки зондами, размещёнными примерно на расстоянии 0,5 см друг от друга или на любом другом удобном и постоянном расстоянии. Сопротивление существенно зависит от расстояния между зондами и силы нажатия тестом. Ищите согласованность результатов между разными кнопками, а не конкретное значение сопротивления.

Все кнопки на этом пульте показали значение около 4 кОм, и пользователь не жаловался на тугие нажатия, поэтому ремонт не потребовался.

Частично соберите плату в нижний корпус и поместите резиновую проводящую матрицу сверху платы. Обхватите эти части рукой, чтобы аккуратно зафиксировать их при повторной установке батареек и крышки батарейного отсека.

Проверьте работу всех кнопок с телевизором. Все кнопки должны работать как ожидалось.

После завершения предварительного тестирования перед окончательной сборкой установите верхнюю крышку, защёлкнув её по всем четырём сторонам. Батарейки можно оставить внутри или извлечь по желанию.

Вверните 3 маленьких винта в отсек для батареек. Это можно сделать как с извлечёнными батарейками, так и с установленными. Если вы делаете это при установленных батарейках, случайные нажатия кнопок могут вызвать действия телевизора, если он находится в той же комнате и включён в сеть.
