Замена мотора Thymio II

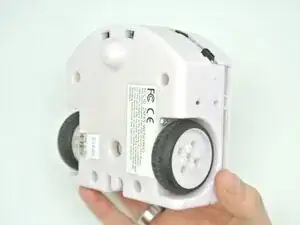

Первый шаг — удалить четыре винта M3x10 с крестовой головкой с нижней части корпуса Thymio.

После удаления винтов просто переверните Thymio и аккуратно снимите верхнюю часть корпуса.

Будьте осторожны, так как динамик все еще подключен к печатной плате, поэтому не тяните слишком сильно.

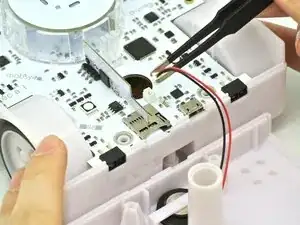

Теперь возьмите пинцет или используйте пальцы, чтобы отключить кабель динамика. Теперь у вас должно быть две отдельные части: верхняя и нижняя крышки.

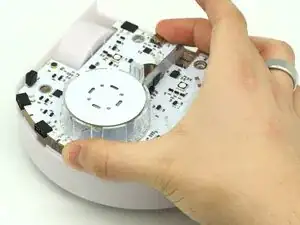

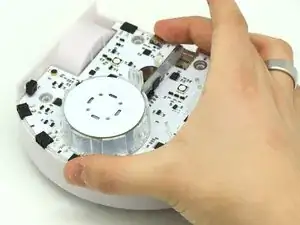

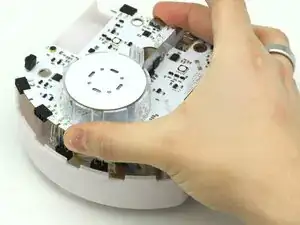

Для снятия печатной платы возьмите ее в руки или одним пальцем введите в отверстие для ручки.

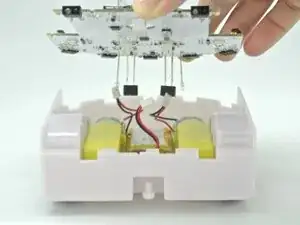

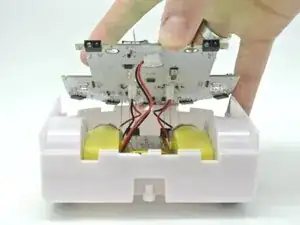

Наклоните и поднимите печатную плату.

Будьте осторожны, так как кабели аккумулятора и мотора все еще подключены.

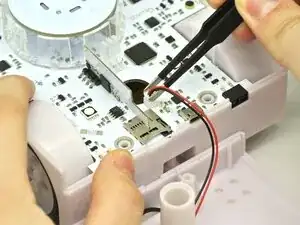

После поднятия печатной платы аккуратно снимайте кабели один за другим с помощью пинцета или пальцев.

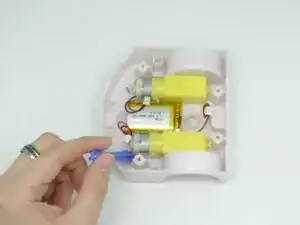

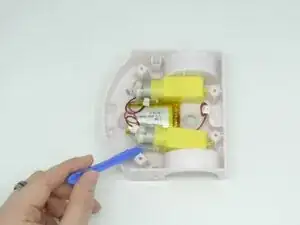

Теперь, когда моторы свободны, мы можем просто взять инструмент для вскрытия и аккуратно вытащить мотор.

Замените мотор на новый.

Вал мотора все еще выступает из корпуса, поэтому не прикладывайте усилий, если почувствуете сопротивление.
