Разблокировка умного мотора VEX V5 11 Вт
Освободить заедающий умный мотор 11 Вт Vex V5
Этот метод аннулирует гарантию и допустимость мотора в соревнованиях, если вы выполните эту процедуру.
- Перед вскрытием мотора попытайтесь провернуть вал мотора, используя прочную ось и большое колесо.
- Этот ремонт может быть лишь временным. Надежность мотора после выполнения этой процедуры не гарантируется.
Шаг 1

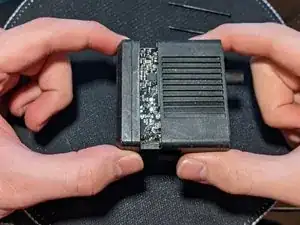

Используйте маленькую крестообразную отвёртку Phillips, чтобы снять верхний корпус.
Просто вытяните картридж из мотора.
ПРИМЕЧАНИЕ: у моего мотора не было корпуса, когда я его получил, поэтому у меня были только прикреплённые PDF для изображений.
Шаг 2

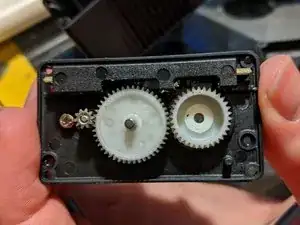

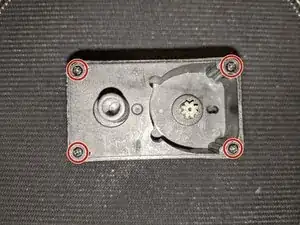

Снимите 4 винта, удерживающих верхний корпус мотора.

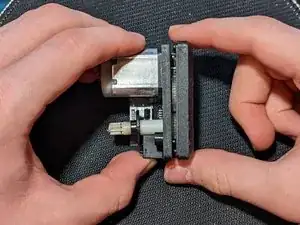

После удаления винтов вы можете разъединить два корпуса.
Шаг 3

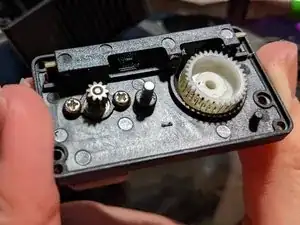

Снимите 2 винта Phillips, удерживающих нижний корпус.

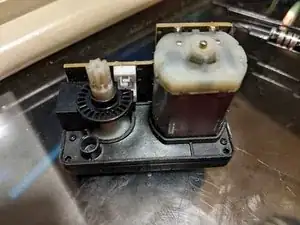

Снимите нижний корпус.
Шаг 4

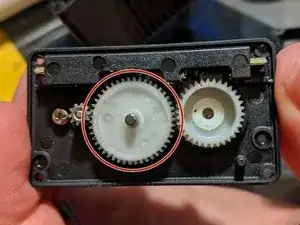

Используйте пальцы, маленькую плоскую отвёртку или лопатку, чтобы извлечь центральную шестерню.
Шаг 5

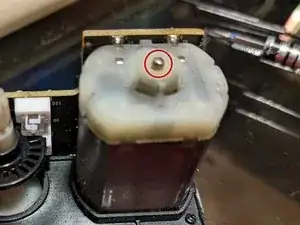

1. Постучите по небольшой металлической шестерёнке и металлическому валу с другой стороны мотора.

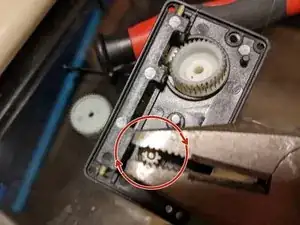

2. Захватите металлическую шестерёнку плоскогубцами и проверните на один полный оборот или до тех пор, пока мотор свободно не начнёт вращаться вручную.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
