Замена материнской платы X-Street STR Viper

Снимите четыре винта 3 мм с нижней панели, используя крестовую отвертку Philips #1 3 мм.

Используйте крестовую отвертку Philips #1 3 мм, чтобы удалить три винта 3 мм, соединяющие переднюю панель с основной нижней панелью. Также снимите передний винт 6 мм.

Снимите нижнюю панель, оттянув пластиковые защёлки с обеих сторон машины.

Снимите два винта 6 мм и два винта 3 мм, которые крепят заднюю панель к основной нижней панели.

Снимите два винта 6 мм, которые соединяют заднюю панель с корпусом машины.

Снимите два передних винта 6 мм и два средних винта 6 мм.

Осторожно снимите основную нижнюю панель. Чрезмерная сила может повредить или отключить хрупкие провода, прикреплённые к этой детали.

Снимите корпус машины и поместите его слева от машины.

Убедитесь, что машина выключена, прежде чем переходить к следующим шагам.

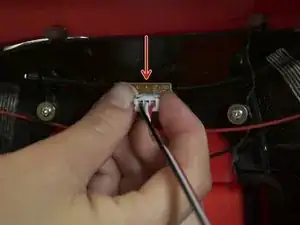

Отсоедините верхнюю часть корпуса от нижней. Отключите разъём подсветки. Будьте осторожны и не тяните провода слишком сильно.

Удалите электроизоляционную ленту. Она прикреплена к верхней части машины. Это позволит полностью разобрать машину.

Открутите водозащитный щиток. Удалите винт Phillips #2 6 мм, удерживающий водозащитный щиток на месте.

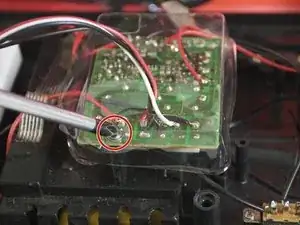

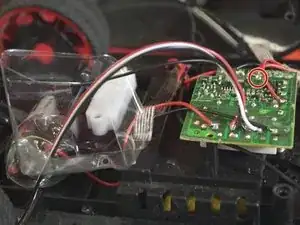

Снимите пластиковый водозащитный щиток. Аккуратно снимите водозащитный щиток на материнской плате и открутите последний винт Phillips #2 3 мм на материнской плате.

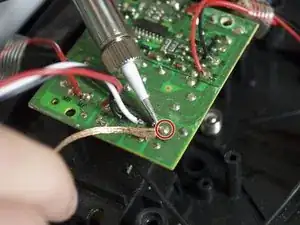

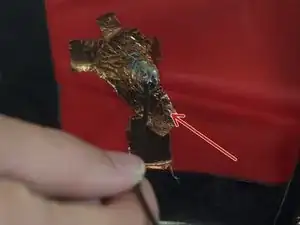

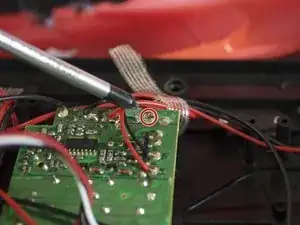

Выпаяйте. Используйте паяльный набор, чтобы выпаять провода. Следите за тем, чтобы выпаивать провода как можно ближе к материнской плате. Всего следует выпаять десять проводов.

Обратитесь к руководству по пайке/выпаиванию для советов.

Обращайте внимание, какие провода вы выпаиваете. Убедитесь, что не выпаяли провода, которые не следует выпаивать.

Замените материнскую плату. Установите новую материнскую плату в то же положение, что и старая, и установите винты Phillips #2 3 мм.

Запаяйте существующие провода. Запаяйте провода новой материнской платы к ранее существующим проводам, которые вы отрезали ранее.

Убедитесь, что цвета совпадают: красный к красному и т.д. Также убедитесь, что вы паиваете провода к правильным прежним проводам, провода не должны пересекаться.

Соберите машину обратно. Подключите разъём подсветки обратно в правильное положение. Верните электроизоляционную ленту на провод, которую вы сняли на втором шаге. Соберите машину, выполняя предыдущие шаги в обратном порядке.
